485转tcp/ip的系统结构

发布时间：2011-10-07 作者：上海卓岚 浏览量：3574

本文主要介绍485转tcp/ip的网络系统结构，即485转tcp/ip以后有几种接线方法，他们的特点如何。485转tcp/ip可以用图1的串口服务器或者图2的内嵌模块来实现。需要实现RS485转tcp/ip是因为：
1.利用现有的以太网网络设施。虽然RS485也可以用以太网的双绞线（5类屏蔽线），但是RS485需要单独占用双绞线不能和以太网共用，这在实际中就需要重新布线，不能利用现有的网线。使用485转tcp/ip之后，可以和现有办公、工厂的网络融合，节省开支。而且这种tcp/ip网络可以通过交换机、路由器进行网络延长和扩展。
2.利用广域网实现远距离监控。当485转为tcp/ip之后可以充分利用现有的internet、城域网、广域网实现远距离的监控。
3.代替多设备卡实现一台计算机多个串口。采用卓岚的虚拟串口驱动可以将网口模拟为多个串口（COM口），用户无需扩展串口，即可实现一个网卡控制成千上万个串口设备。

485布线结构升级为tcp/ip以后，卓岚科技根据系统结构不同，将其可以分为总线结构、多设备结构、多主机结构共3种方式。其中多主机结构较为特殊将稍后介绍，这里主要介绍总线结构和多设备结构。

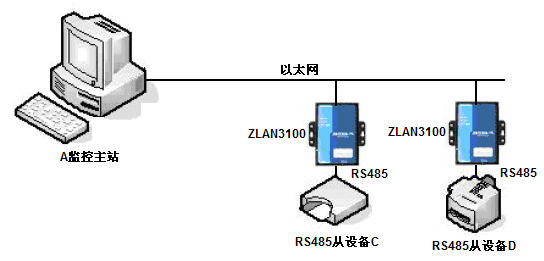

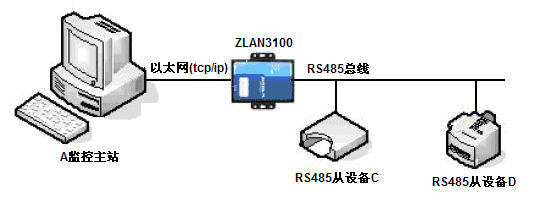

图3表示的是通常的RS485的系统结构，其中包含一台监控主机和多台RS485设备，转化为tcp/ip后有两种方式，分别为图4的总线结构和图5的多设备结构。在总线结构中，系统中和监控主机相连的RS485线被ZLAN3100转换器转化为网线，利用卓岚ZLVircom驱动可以将该网线虚拟为一个串口例如COM5。软件系统和图3一样工作；在多设备结构口中，在离设备很近的地方将网线转化为RS485，每个设备都需要一个ZLAN3100转换器，ZLVircom支持将两个ZLAN3100绑定在一个虚拟串口上，也就是说系统中有两个转换器但是都是对应COM5这一个虚拟串口，软件和图3一样工作。

无论是总线方式还是多设备方式都不影响原有系统的软件的运行。相比而言，多设备方式成本要高一些因为需要多台ZLAN3100，但是它支持设备比较分散的应用中，多个RS485终端还是通过tcp/ip接入系统的。卓岚软件和设备也支持两种方式混合使用。

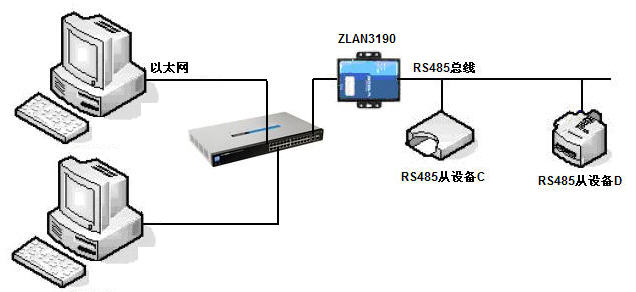

熟悉RS485的用户都知道，RS485总线上一般只有一个主机，一般采用主机轮询，从机应答的方式。一般难以实现RS485总线上存在多个监控主机的方式。但是多主机监控的确实在某些场合是需要的，卓岚的ZLAN3190可以实现该功能。可实现100台监控主机同时监控。多主机方式如图所示。
