基于嵌入式Web网页控制的远程监控模块

发布时间:2011-03-29 作者:上海卓岚 浏览量:6250

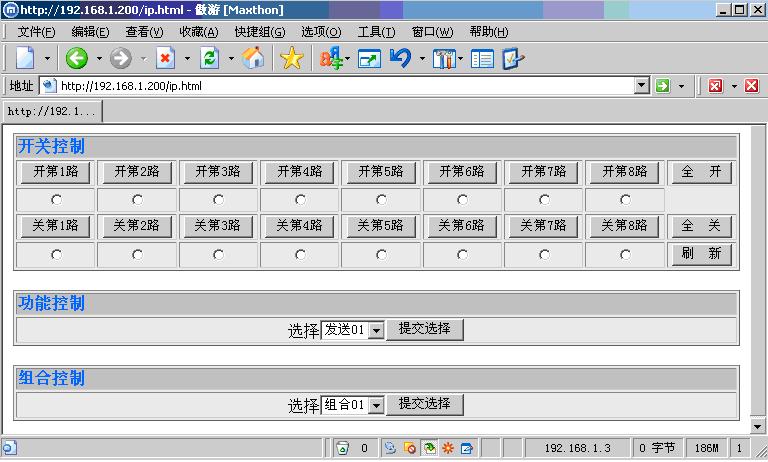

在ZLSN2000之后,上海卓岚科技依托其自身的嵌入式Web服务器技术——ZLWeb,推出了专门针对嵌入式网页控制的模块——ZLSN2030.基于Web的(也就是B/S架构的)物联网监控方案,比基于客户端(也就是C/S的架构)要优越,这是因为监控用户端无需安装专用的软件,使用浏览器即可。如图1为一个ZLSN2030的控制网页例子:

ZLSN2030的Web监控方案是将Web服务器嵌入到ZLSN2030模块内部,用户在浏览器中输入ZLSN2030的IP地址,即可打开一个网页,点击网页上的按钮即可实现用户所需的控制。该方案比基于中心Web服务器的方案(在互联网上租赁一台Web服务器)有很多优点。包括:1.省去了租赁Internet网页服务器的费用。2.设计者无需了解Web服务器架构细节。3.开发周期短。

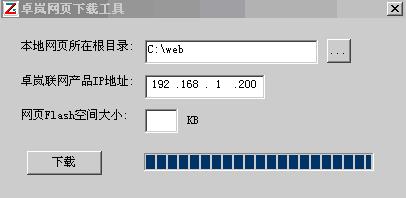

ZLSN2030网页远程控制的基本原理是,用户使用通用的HTML网页编辑器(例如Notepad,DreamWaver等)设计好一个或者多个网页,其网页格式完全兼容普通HTLM网页。使用“卓岚网页下载器”(如图2所示)

将这些网页下载到ZLSN2030内部。用户在浏览器中输入ZLSN2030的IP地址即可打开刚刚设计好的网页。点击网页上的按钮即可将命令从ZLSN2030的串口输出给用户MCU串口,用户MCU收到命令后采取相应的动作。当然用户MCU也可以发送命令给ZLSN2030,从而动态更新网页内容,这样可以在网页上显示温度等采集信息。这样就可以方便的用网页控制单片机。当然通过网页可以直接控制ZLSN2030的IO引脚,实现web io模块的功能。  ZLWeb采用了“卓岚HTML控件”技术,这是类似CGI的一种将Web和应用联系起来的技术,卓岚支持超过4万个“卓岚HTML控件”。“卓岚HTML控件”不同于一般的网页控件,它无需下载,无需安装,无需设置浏览器安全等级。“卓岚HTML控件”并不是一个ActiveX或者Java Applet控件,采用的是纯文本的HTML,完全兼容现有的浏览器。而且控件大小很小(文本字节)。

ZLSN2030网页控制的特点是:
1.用户可自行设计网页,并下载。这给设备的后期升级、维护带来方便。
2.使用“卓岚HTML控件”输出命令给单片机实现控制。命令可以为任意的十六进制(HEX格式)的命令串。
3.使用“卓岚HTML控件”可接收单片机发送给ZLSN2030的命令,网页动态显示采集数据。任意修改网页任何部位的内容。
4.浏览器无需安装特殊插件。除非使用Java Applet。
5.支持通过手机上网来控制(例如iphone),包括wifi和GPRS网络。
6.使用卓岚ZLFs文件管理系统,可下载整个网站,包括图片、Java applet等文件。
7.支持Login控制,防止未经授权的网页控制。
8.支持web端口重设定,从而支持通过Internet网关的一个IP访问多个ZLSN2030网页。
9.支持ZLSN2030的内部网页的远程升级(通过Internet下载网页)。
10.支持用户自定义控件命令功能,可自定义超过4万个控件和命令。
11.如果用户需要较大的网页空间,可选择ZLSN2030EX型号,可以扩展网页空间。

这么一款功能强大的ZLSN2030价格才比ZLSN2000略微高一些。ZLSN2030的推出给方兴未艾的基于Web监控的应用注入新的活力,ZLSN2030成熟的技术、稳定的产品、完成的解决方案和设计工具,相信也给以太网监控应用设计工程师带来福音。
