485 IO控制器转4G在智慧园区可视化监控平台中的应用

发布时间：2021-09-10 作者：上海卓岚 浏览量：3481

近些年来工业园区在中国大陆上如雨后春笋般崛起。取得良好效益的同时部分园区出现了一些意料之中的问题。比如传统园区面临的难题有1、人力成本的不断上涨2、能源浪费严重，节能降耗效率低3、安全问题不断突出，客户对服务不满意。

近期新型的智慧园区正在兴起。简单来说智慧园区以“园区+物联网”为理念，在传统园区的基础上以物联网为纽带，融入大数据云计算，通过可视化监控边缘网络等理念，智慧园区的去碎片化、易管理、高整合度三大特点，有效地解决以上痛点难题。

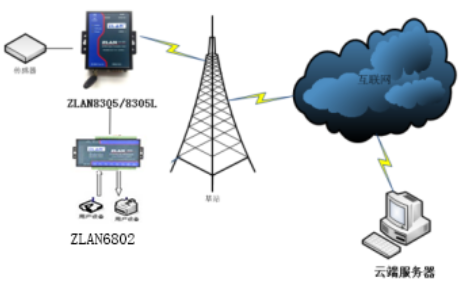

此项目是XX县电子产业园区的电力能源管理以及配套消防设施的物联网部署项目。以互联网为依托，将整个智慧园区的所有的碎片化的信息全部整合在一起。智慧园区通过电力传感器、IO控制器、485转4g串口服务器高效的完成了可视化监控中的监视与控制，足不出户的完成整个智慧园区的能源信息采集与管理。

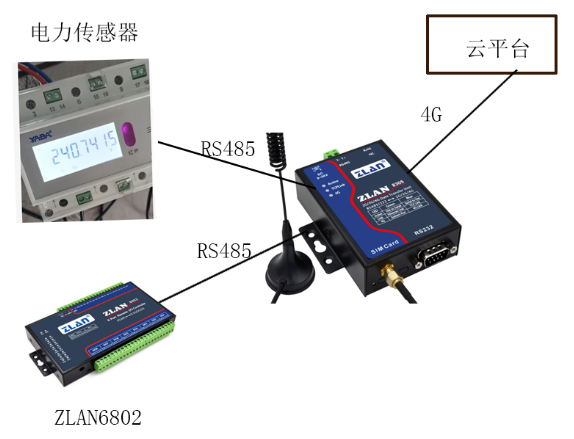

485转4g设备8308&IO控制器6802链接图，如图 2所示。智慧园区可视化监控部署选择带有标准modbus rtu协议的电表传感器以及我们的IO控制器ZLAN6802和485转4g设备ZLAN8308的串口连接，电表负责采集相关的电量，电压，电流等数据，IO控制器ZLAN6802负责采集开关量输入以及控制继电器输出，继电器输出连接到消防设施上，当云平台发现485转4g设备8308采集到的电表数据出现异常情况下，发送指令给ZLAN8308,485转4g设备通过发送modbus指令给IO控制器，控制继电器闭合断开来控制消防设施，实现远程监测和控制，避免安全隐患。

此案例使用了485转4g产品ZLAN8308的json功能和远程IO控制器ZLAN6802的继电器功能（modbus rtu）。ZLAN8308通过配置后可以主动向电表发送modbus rtu请求指令来采集数据打包成json报文定时上发到服务器，并且485转4g产品ZLAN8308可以下发json转成modbus后控制IO控制器6802的继电器输出。此案例走的服务器是我司根据客户的需求给客户定制http服务器（支持收费定制），如图 3 分定制说明文档所示，采集的智慧园区数据有id，采集时间，电能等等，如图 4所示

智慧园区将能源和消防数据集中到一个平台上，依托大数据，使园区更容易管理

通过485转4g设备ZLAN8308进行智慧园区云端监控经过多年市场考验，容错率高，维护陈本低，降低运营成本

智慧园区通过IO控制器ZLAN6802的配合进行云端监控可以高效控制消防设备，园区安全更有保障
