P2P单芯片P2P模块

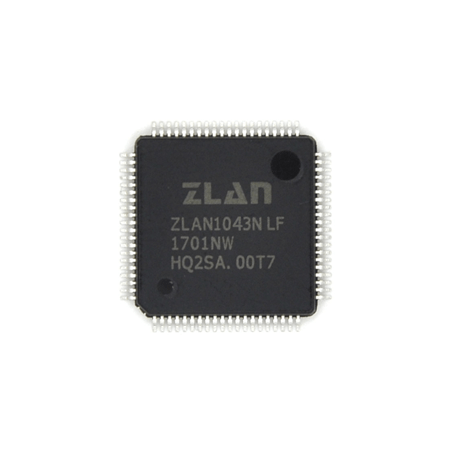

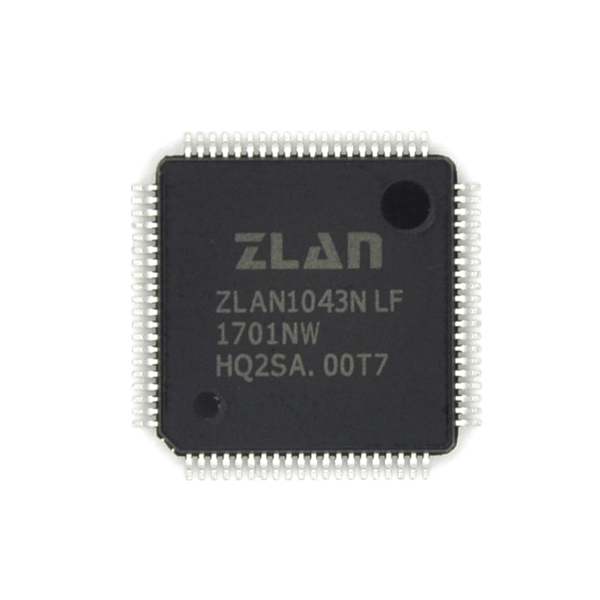

ZLAN1043N

功能强大的P2P物联网单芯片串口转TCP/IP芯片

  • 支持P2P方式网络NAT穿越功能
  • 支持Modbus网关功能
  • 支持多主机功能
  • 支持自定义心跳包和注册包功能
  • 支持TCP建立连接需要密码验证的功能
  • 支持http方式的数据提交和下发功能
  • 支持通过任意的网络指令来控制8个IO口的电平

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN1043N是一款功能强大的单芯片串口转TCP/IP芯片，内部集成了10/100M快速以太网MAC和PHY接口、UART串口以及串口转TCP/IP所需的软件功能。不同于普通的方案，ZLAN1043N具有：易于使用、稳定可靠、系统成本低等3大优点。ZLAN1043N可用于最大限度地方便实现TCP/IP、Internet互联产品的设计。

ZLAN1043N的方便性体现在，它是一个拿来就用的真正的单芯片串口转TCP/IP芯片，无需任何驱动即可实现UART转TCP/IP数据传输。芯片上电之后用户无需通过参数配置，因为所有的参数配置可以用ZLVircom软件通过网口配置，用户通过ZLVircom可以一键式配置ZLAN1043N的内部所有参数。作为TCP 客户端时，ZLAN1043N会自动去建立TCP连接；作为TCP服务器时，自动接受连接，无需任何用户MCU的干预。用户MCU只需要做的就是等待ZLAN1043N初始化完毕后进行串口（UART）数据的收发即可。

ZLAN1043N的稳定性体现在，ZLAN1043N的内部的TCP/IP协议栈是经过多年商业应用实践证明的。内部包括：TCP、UDP、IPv4、ICMP、ARP、HTTP等。

特点

  • 支持Modbus网关功能，支持Modbus RTU转Modbus TCP。可以支持存储型的Modbus，可以自动采集设备数据，并存储起来；也支持非存储模式的Modbus网关。
  • 支持多主机功能：在一问一答的查询方式下，支持网口端允许有多台计算机同时访问同一个串口设备。
  • 支持自定义心跳包和注册包功能：可以方便和云端进行通信和设备识别。
  • 支持TCP建立连接需要密码验证的功能，保证连接安全性。
  • 支持http方式的数据提交和下发功能，云端可以直接使用http的GET指令和设备的串口数据进行交互。
  • 支持通过任意的网络指令来控制8个IO口的电平。
  • 支持P2P方式网络NAT穿越功能。

产品规格

网络界面

  • 以太网
  • 10/100 Mbps

串口界面

  • 界面
  • 3.3V UART
  • 串口数
  • 1
  • 校验位
  • None, Even, Odd, Space, Mark
  • 数据位
  • 5～9
  • 停止位
  • 1,2
  • 流控
  • RTS/CTS,DTR/DCR,XON/XOFF
  • 速率
  • 1200bps～460800bps

软件特性

  • 协议
  • TCP,HTTP,UDP,ICMP,ARP,IP,DNS,DHCP
  • 虚拟串口平台
  • Windows 98/2000/XP/WIN7/WIN8
  • 配置方式
  • Web浏览器、卓岚ZLVirCom、串口类AT命令

电器特性

  • 电压输入
  • 供电电压：3.3V；IO电压：5V；230mA最大电流

机械特性

  • 尺寸
  • 见数据手册

工作环境

  • 工作温度，湿度
  • 0～70℃，5～95% RH
  • 储存温度，湿度
  • -45～165℃，5～95% RH
