普通单串口服务器

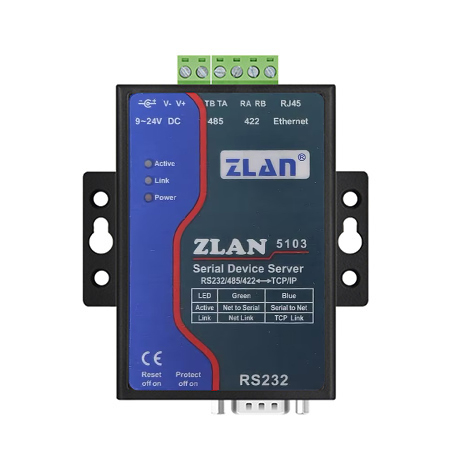

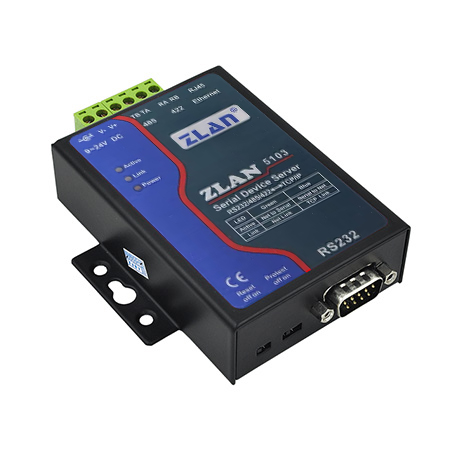

ZLAN5103

ZLAN5103是上海卓岚基于ZLAN1003开发的新一代高性能串口服务器。

  • 三合一串口
  • 工业级供电方式
  • 采用自主知识产权的TCP/IP协议栈，稳定可靠
  • 丰富指示灯，方便调试

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN5103可以实现RS232/485/422和TCP/IP之间进行透明数据转发。方便地使得串口设备连接到以太网和Internet，实现串口设备的网络化升级。支持RS232/422接口支持全双工、不间断通信；RS485/422内嵌485/422防雷保护；RS485/422和RS232可同时使用无需切换。支持DHCP、DNS。支持虚拟串口，原有串口PC端软件无需修改。

ZLAN5103是上海卓岚基于ZLAN1003开发的新一代高性能串口服务器。具有功能强、性价比高的特点。三合一串口：具有RS232、RS485、RS422同时可工作的三合一特性。工业级供电方式：具有接线端子、电源插头两种电源接线方式，方便工业场合使用。可以9～36V宽电压供电。

特点

    硬件特点

  • 具有RS232/485/422三种串口接口。
  • 工业级供电方式：具有接线端子、电源插头两种电源接线方式，方便工业场合使用。可以9～36V宽电压供电。
  • 丰富的面板指示灯方便调试：在连接方面，不仅有指示网线有无连接好的100M_LINK灯，也有指示TCP连接建立的LINK灯；数据指示灯方面有“串口到网口”、“网口到串口”独立的指示灯。方便现场调试。

    • 软件特点

  • 支持TCP服务端、TCP客户端，UDP模式，UDP组播。作为TCP客户端可同时支持TCP服务器端功能。作为TCP服务器支持30个TCP连接，作为TCP客户端支持7个目的IP。
  • 波特率支持1200～115200bps，数据位支持5～9位，校验位可以为无校验、奇校验、偶校验、标记、空格这五种方式，支持CTS/RTS硬件流控和XON/XOFF软流控。
  • 支持设备连接上发送MAC地址功能，方便云端管理设备。
  • 提供计算机端搜索、配置设备的二次开发包DLL开发库。
  • 支持Web浏览器配置、支持DHCP动态获得IP、DNS协议连接域名服务器地址。
  • 支持云端远程搜索设备、配置设备参数、设备程序升级。
  • 支持远程通过软件查看设备的TCP连接状态、串口数据发送、接收状态。虚拟串口支持数据监视功能。

产品规格

外形

  • 接口

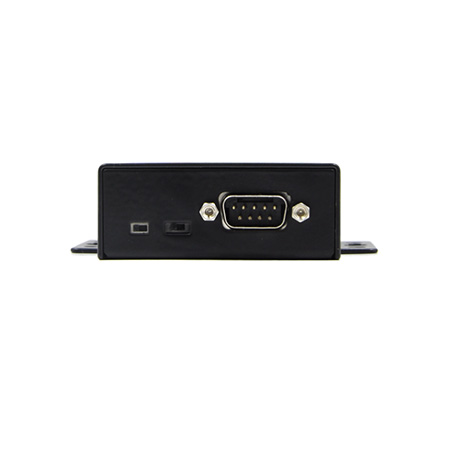

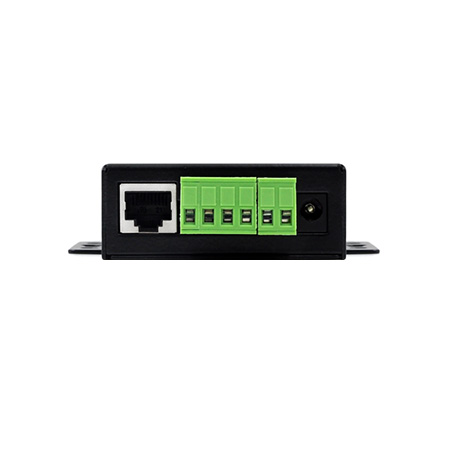

  • 485/422：接线端子；232：DB9
  • 电源
  • 5.5mm，内正外负，标准电源插座
  • 尺寸
  • 长×宽×高=9.4cm×6.5cm×2.5cm

通信界面

  • 以太网
  • 10M/100M，2 KV级浪涌保护
  • 串口
  • RS232/485/422×1：RXD，TXD，GND， CTS，RTS

串口参数

  • 波特率
  • 1200~115200bps
  • 校验位
  • None, Even, Odd, Space, Mark
  • 数据位
  • 5～9
  • 流控
  • RTS/CTS，XON/XOFF，NONE

软件特性

  • 协议
  • ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
  • 配置方式
  • ZLVirCOM工具、WEB浏览器、设备管理函数库
  • 通信方式
  • Socket、虚拟串口、设备管理函数库

电器特性

  • 电源
  • 9～24V DC，145mA@9V

工作环境

  • 操作温度
  • -40~85℃
  • 储存温度
  • -45~165℃
  • 湿度范围
  • 5~95%相对湿度
