全隔离型串口服务器

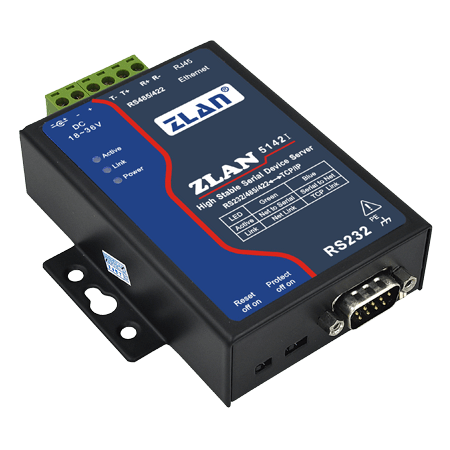

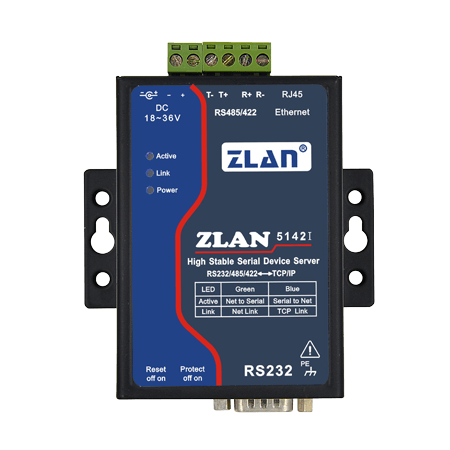

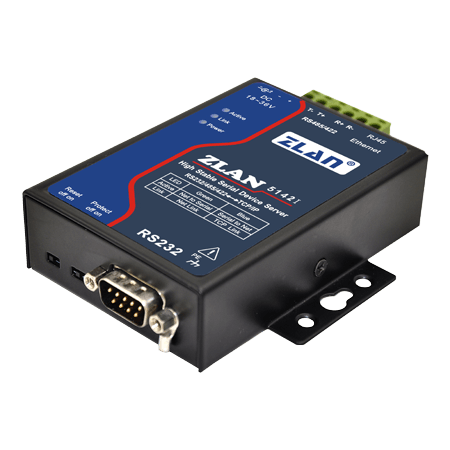

ZLAN5142I

高可靠性、高性能串口服务器/Modbus网关产品，是串口服务器的旗舰级产品

  • 抗雷击、抗电磁干扰的高可靠设计。
  • 接口隔离：RS485 2500V电源隔离，电源3000V隔离。
  • 同时支持透传模式和Modbus网关功能。
  • RS485支持256个从站。
  • 外壳接地保护。
  • 旗舰级产品，稳定可靠。

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN5142I是上海卓岚信息科技有限公司设计的一款专门为抗雷击、抗电磁干扰、抵抗恶劣环境要求而设计的一款高可靠性、高性能串口服务器/Modbus网关产品，是串口服务器的旗舰级产品。可以应用于隧道监控、风力发电、野外地质灾害监控等需要抗干扰、抗雷击的工业应用场合。

ZLAN5142I具有良好的接口隔离特性。其RS485/RS422不仅具有正负15KV的抗静电干扰，而且具有2500V的接口隔离，即在RS485线和外壳之间加2500V交流电压，漏电到ZLAN5142I内部电流小于5mA。 针对某些通过电源雷击烧毁串口服务器的问题，ZLAN5142I对电源进行了隔离设计，采用了3000V隔离电源，即在输入电源线和外壳上加3000V交流电，漏电到ZLAN5142I内部电流小于5mA。隔离经过严格测试。提供外壳接地端子，可以将雷击电流释放到大地，保护产品。

ZLAN5142I的RS485具有驱动256个负载的能力，和驱动32个负载的产品相比，可以实现更多设备数据监控能力，节约了成本。ZLAN5142I具有RS232/485/422三种接口形式。输入电压可以提供DC Q2.1插孔或接线端子方式，输入电压为18～36V（也可以定制12V产品）。可配备导轨安装配件。
ZLAN5142I不仅具有TCP到RS232/485/422的数据透传功能，同时具有存储型Modbus网关的功能。其中的存储型是指，5143I可以自动采集Modbus RTU设备的数据并存储起来，网口端采集数据直接从5143I内部读取，大大加快了网口端数据的采集速度。

特点

  • 接口隔离：电源可达到3KV隔离电压；RS485/422达到2.5KV隔离电压；±15KV? ESD保护功能；大于25KV/us高共模瞬态抑制能力。
  • RS485/422具有256个负载能力。
  • 具有RS232/485/422三种接口形式。R422需要内部跳线定制，请购买前说明。
  • 支持18～24V电源，接口为DC Q2.1插孔和接线端子方式接线。可定制12V电源输入产品。
  • 兼具透传方式的串口服务器和Modbus网关功能。透传模式下，支持全双工、高速率数据转发，不丢包；Modus网关采用存储型模式，速度快于一般转发模式。
  • 支持TCP Server、TCP Client，UDP模式，UDP组播模式。
  • 波特率支持1200～115200bps，数据位支持5～9位，校验位可以为None、奇校验、偶校验、Mark、Space五种方式，支持CTS/RTS硬件流控。如需支持460800bps则请选择ZLAN5142I这个型号。
  • 丰富的指示灯：电源、网线连接、TCP连接、数据活动灯。
  • 支持多TCP连接功能，作为TCP Server时，可以被40个客户端连接。作为TCP Client时可以同时连接8个不同的目的IP和端口。
  • Real COM Driver支持通过第9位（地址帧为1，数据帧为0）进行多机通信。
  • 支持通过Internet远程查找ZLAN5142I和配置ZLAN5142I参数。通过网口升级程序、下载配置网页。

产品规格

外形

  • 接口
  • 485/422：接线端子；232：DB9
  • 电源
  • 5.5mm，内正外负，标准电源插座；接线端子方式
  • 尺寸
  • 长×宽×高=9.4cm×6.5cm×2.5cm

通信界面

  • 以太网
  • 10M/100M，2 KV级浪涌保护
  • 串口
  • RS232/485/422×1：RXD，TXD，GND， CTS，RTS

串口参数

  • 波特率
  • 1200~460800bps
  • 验位
  • 无, 奇校验, 偶校验, 标记, 空格
  • 数据位
  • 5～9
  • 流控
  • 硬流控RTS/CTS，软流控XON/XOFF，无流控

软件

  • 协议
  • ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
  • 配置方式
  • ZLVirCOM工具、设备管理函数库
  • 通信方式
  • TCP/IP直接通讯、虚拟串口方式
  • 工作模式
  • TCP服务器, TCP客户端（同时TCP服务端也共存）, UDP, UDP组播

电源要求

  • 电源
  • 18~36V DC，400~600mW（可定制12V输入产品）

工作环境

  • 工作温度，湿度
  • -45～85℃，5～95% RH
  • 储存温度，湿度
  • -45～165℃，5～95% RH

隔离特性

  • 电源隔离
  • 3KV
  • RS485/422隔离
  • 2.5KV
  • 高共模瞬态抑制能力
  • 25KV/us
  • RS485/422 ESD保护
  • 15KV
