储存型Modbus网关

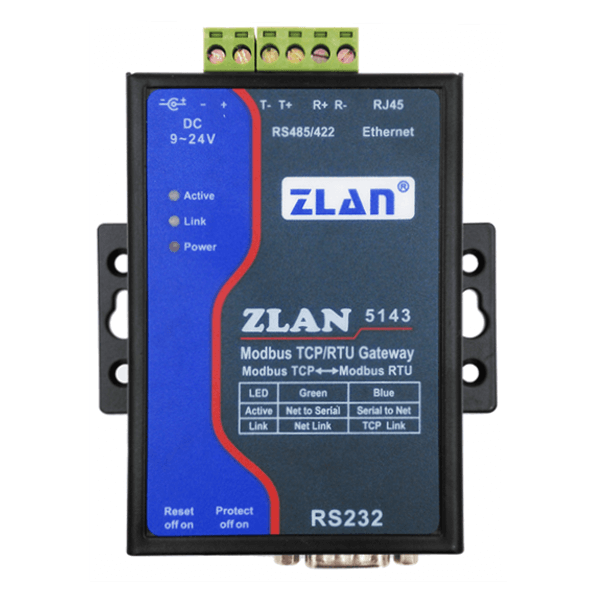

ZLAN5143

高可靠性、高性能串口服务器/Modbus网关产品,是串口服务器的旗舰级产品

  • 三合一串口。
  • 工业级供电方式。
  • 采用自主知识产权的 TCP/IP 协议栈,稳定可靠。
  • 丰富指示灯,方便调试。
  • 外壳接地保护。
  • 旗舰级产品,稳定可靠。
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN5143 可以实现 RS232/485/422 和 TCP/IP 之间进行透明数据转发。方便地使得串口设备连接到以太网和 Internet,实现串口设备的网络化升级。支持RS232/422 接口支持全双工、不间断通信;RS485/422 内嵌 485/422 防雷保护;RS485/422 和 RS232 可同时使用无需切换。支持 DHCP、DNS。支持虚拟串口,原有串口 PC 端软件无需修改。

ZLAN5143 兼有 Modbus TCP 转 Modbus RTU 的功能,具体使用方法参考《Modbus 网关使用指南》

ZLAN5143 是上海卓岚基于 ZLAN1003 开发的新一代高性能串口服务器。具有功能强、性价比高的特点。

特点

  • 支持全双工、高速率数据转发,不丢包。
  • 经济型价格
  • 支持 TCP Server、TCP Client,UDP 模式,UDP 组播。
  • 波特率支持 1200~115200bps,数据位支持 5~9 位,校验位可以为 None、奇校验、偶校验、Mark、Space 五种方式,支持 CTS/RTS 硬件流控。
  • 内嵌 485/422 防雷保护功能,适合室外 485/422 通信。
  • 免费配备 Windows 虚拟串口&设备管理工具 ZLVircom,支持虚拟串口,并可以一键式搜索 ZLAN5143,修改参数。
  • 提供设备管理函数库(Windows DLL 动态链接库),方便用户用 VC、VB、Delphi、C++Builder 开发应用程序。用户只需要使用 read、write 等接口函数就可以和 ZLAN5143 通信。
  • 创新的断网检测机制,无论 ZLAN5143 工作于 TCP Server 模式还是 TCP Client 模式都可以在断网后自动重新建立连接,保证了数据实时可达性。
  • 内置 Web 服务器,可通过浏览器修改模块参数。
  • 支持 DHCP,解决 IP 管理、IP 冲突问题。
  • 支持 DNS,满足通过域名实现通信的要求。
  • 支持多达 100 个 TCP 连接同时和联网模块通信。
  • 作为 TCP 客户端时,可以连接 8 个目的 IP。
  • 灵活的串口数据分帧设置,满足用户各种分包需求。
  • UDP 模式支持动态目的地址模式,方便多个用户同时管理同一个联网模块。
  • Real COM Driver 支持通过第 9 位(地址帧为 1,数据帧为 0)进行多机通信。
  • 支持通过 Internet 远程查找 ZLAN5143 和配置 ZLAN5143 参数。
  • 支持参数写保护功能,防止误修改。支持默认参数启动功能。
  • 2KV 级网口浪涌保护。
  • 高强度抗电磁干扰,外壳采用抗辐射的 SECC 板。

产品规格

外形

  • 接口
  • 485/422:接线端子;232:DB9
  • 电源
  • 5.5mm,内正外负,标准电源插座
  • 尺寸
  • 长×宽×高==9.4cm×6.5cm×2.5cm

通信界面

  • 以太网
  • 10M/100M,2 KV 级浪涌保护
  • 串口
  • RS232/485/422×1:RXD,TXD,GND, CTS,RTS

串口参数

  • 波特率
  • 1200~115200bps
  • 校验位
  • None, 奇校验, 偶校验, Mark,Space
  • 数据位
  • 5~9
  • 停止位
  • 1,2
  • 流控
  • RTS/CTS,XON/XOFF,NONE

软件特性

  • 协议
  • ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
  • 配置方式
  • ZLVirCOM 工具、WEB 浏览器、设备管理函数库
  • 通信方式
  • Socket、虚拟串口、设备管理函数库

电源要求

  • 电源
  • 9~24V DC,145mA@9V

工作环境

  • 工作温度,湿度
  • -45~85℃,5~95% RH
  • 储存温度,湿度
  • -45~165℃,5~95% RH
