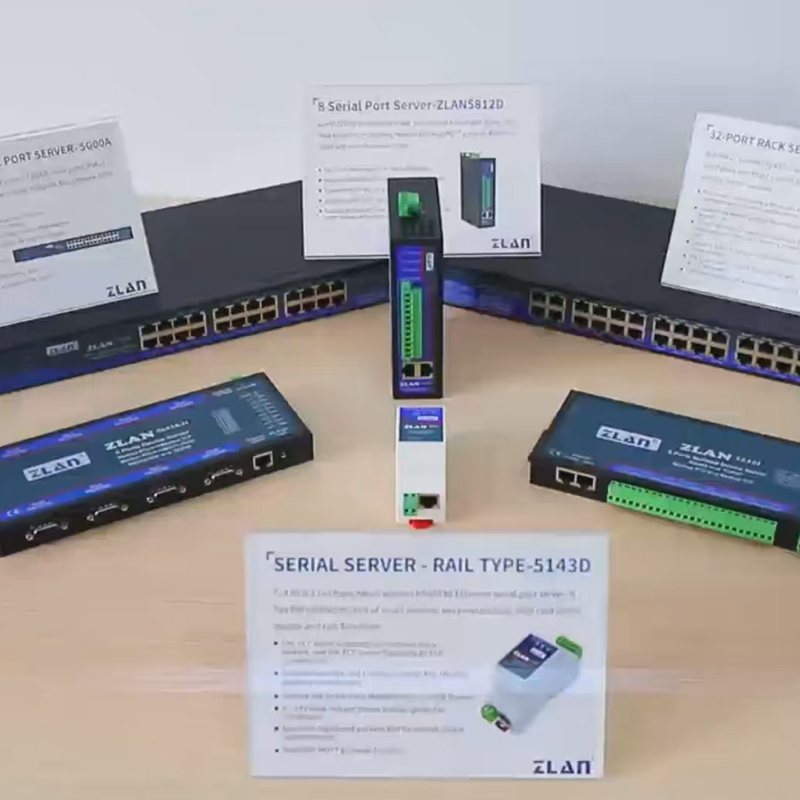

产品视频

概述

ZLAN5143D系列是专门为工业环境设计的RS485设备数据采集器/物联网网关，兼具串口服务器、Modbus网关、MQTT网关、RS485转JSON等多种功能于一体。系列分为4个子型号：

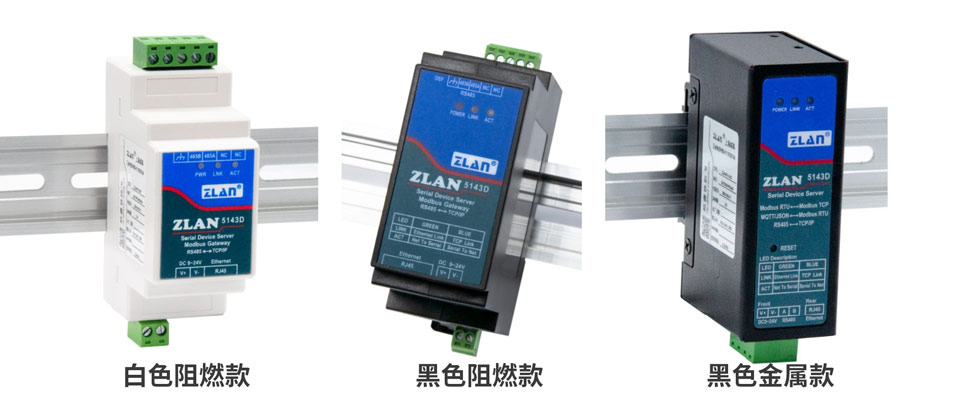

如图1所示

ZLAN5143D白色款

ZLAN5143D有一个RS485接口和一个以太网接口。采用导轨型安装方式，体积小巧安装方便。采用接线端子式电源接入，9～24V宽电压输入。由于只有RS485接口，取消了工业仪表上不常用的RS232接口，节约了成本和体积，和普通产品相比具有更高的性价比。

ZLAN5143D黑色款

ZLAN5143D在外壳材质上拥有2种规格，分别为阻燃塑料和金属。可满足客户的不同现场使用需求。

阻燃款采用高温阻燃塑料外壳，不助燃，离开火源立即熄灭，有效保障安全。阻燃款拥有黑白2种颜色，白色款体积小巧，通过短接NC引脚复位。黑色款顶部带有DEF按钮方便复位，但高度略有增加。

特别提醒：针对金属外壳版本，我们配套推出的桌面安装配件需另行购买，现已上架销售，为您的安装提供更多便利。

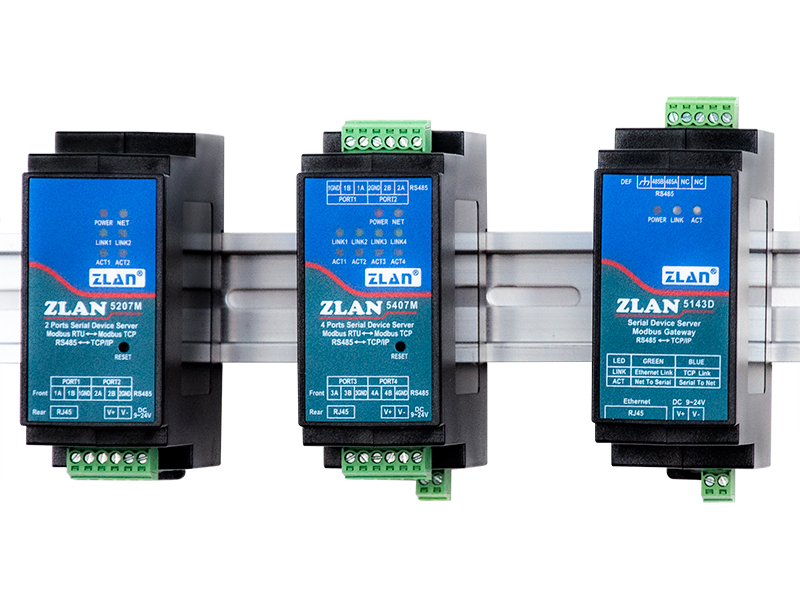

ZLAN5143D-2有两个RS485接口，支持两个IP或者一个IP两个端口，支持串口服务器、Modbus网关、MQTT网关、RS485转JSON各种功能，同时可升级支持MQTTS版本。

5143D和5143D-2在使用中功能和配置基本一致，后续介绍5143D的功能也可视为5143D-2的说明。

ZLAN5143D可应用于：

作为物联网网关作为设备和云端的通讯桥梁；

电力、智能仪表和能耗监控；

各类自动化PLC的远程监控和程序下载；

各类组态软件和设备通讯接口；

门禁安防领域设备联网；

特点

硬件特点

导轨型设计：适合工业领域机柜内部安装。
体积小巧：相对于普通的串口服务器，宽度较小，不占空间。
端子式供电，9～24V宽电压输入，具备反接反电源保护。
端子式RS485接口，支持32台从设备，波特率支持300～115200bps。
丰富的面板指示灯方便调试：在连接方面，不仅有指示网线有无连接好的LINK灯，也有指示TCP连接建立的LINK灯；数据指示灯方面有“串口到网口”、“网口到串口”独立的指示灯。

软件特点

支持TCP服务端、TCP客户端，UDP模式，UDP组播。作为TCP客户端同时支持TCP服务器端功能。作为TCP服务器支持30个TCP连接，作为TCP客户端支持7个目的IP。
波特率支持1200～115200bps，数据位支持5～9位，校验位可以为无校验、奇校验、偶校验、标记、空格这五种方式。
支持设备连接上发送MAC地址功能，方便云端管理设备。
提供计算机端搜索、配置设备的二次开发包DLL开发库。
支持Web浏览器配置、支持DHCP动态获得IP、DNS协议连接域名服务器地址。
支持云端远程搜索设备、配置设备参数、设备程序升级。
支持远程通过软件查看设备的TCP连接状态、串口数据发送、接收状态。虚拟串口支持数据监视功能。

高级软件功能

支持Modbus网关功能，支持Modbus RTU转Modbus TCP。可以支持存储型的Modbus，可以自动采集设备数据，并存储起来；也支持非存储模式的Modbus网关；支持ZLMB可配置表Modbus网关功能。
支持多主机功能：在一问一答的查询方式下，支持网口端允许有多台计算机同时访问同一个串口设备。
支持MQTT网关功能。
支持JSON转Modbus RTU和645仪表协议，支持HTTP POST、HTTP GET格式上传数据。
支持NTP协议获得网络时间，用于串口输出后者用于协议内容上发。
支持自定义心跳包和注册包功能：可以方便和云端进行通信和设备识别。
支持TCP建立连接需要密码验证的功能，保证连接安全性。
支持http方式的数据提交和下发功能，云端可以直接使用http的GET指令和设备的串口数据进行交互。
