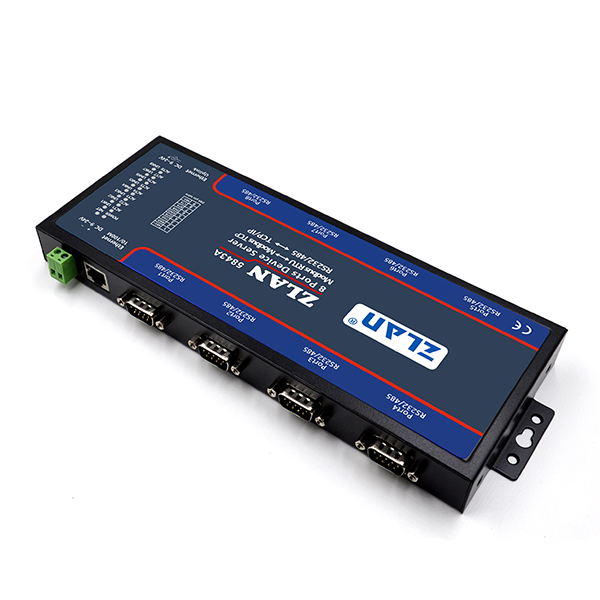

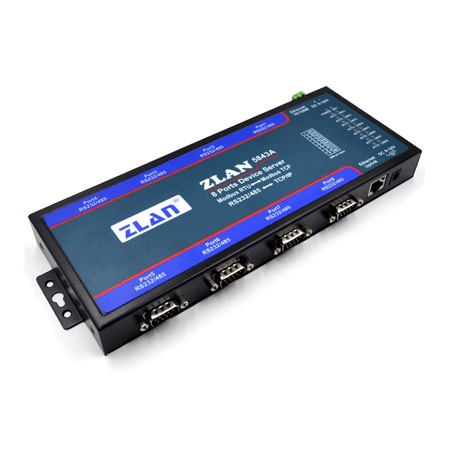

八串口服务器

ZLAN5843A

8串口RS232/485和TCP/IP之间协议转化器

  • 可将 8个RS232/485 串口设备连接至以太网
  • 全双工、不间断、低成本服务器
  • 支持TCP服务器、TCP客户端、UDP模式
  • 支持虚拟串口、Web登录或使用VirCom进行配置

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN5843A是上海卓岚信息科技有限公司开发的新一代8串口服务器，与ZLAN5800A相比，由于ZLAN5843A采用了第三代硬件技术性价比更高，且ZLAN5843A支持Modbus TCP转Modbus RTU的Modbus网关功能。Modbus网关支持多个Modbus 客户端连接上同时读取数据，即“多主机”功能。

ZLAN5843A串口服务器是上海卓岚信息科技有限公司开发的一款8串口RS232/485和TCP/IP之间协议转化器。ZLAN5843A支持8个RS232串口、8个RS485串口（默认不支持RS485，若需RS485，型号为ZLAN5843A-485），通过一根网线连接到ZLAN5843A，实现8个串口同时全双工工作，每一个串口的功能和ZLAN2100/3100相同，是多串口联网的理想选择。

ZLAN5843A支持通过级联网口扩展为16串口、24串口、32串口，最多可扩展为64串口。

特点

    硬件特点

  • 8个串口都支持RS232、RS485，两种串口。
  • 8个串口可独立全双工工作，互不干扰，可配置为不同的波特率。
  • 支持2个网口的网络交换机功能，同时可当交换机使用。
  • 丰富的指示灯，每个串口有独立的TCP连接指示灯和数据活动指示灯。

    • 软件特点

  • 支持TCP服务端、TCP客户端，UDP模式，UDP组播。作为TCP服务器支持10个TCP连接。
  • 波特率支持1200～460800bps，数据位支持5～9位，校验位可以为无校验、奇校验、偶校验、标记、空格五种方式，支持CTS/RTS硬件流控和XON/XOFF软流控。
  • 支持设备连接上发送MAC地址功能，方便云端管理设备。
  • 提供计算机端搜索、配置设备的二次开发包DLL开发库。
  • 支持DHCP动态获得IP、DNS协议连接域名服务器地址。
  • 支持云端远程搜索设备、配置设备参数。
  • 支持远程通过软件查看设备的TCP连接状态。虚拟串口支持数据监视功能。
  • 支持Modbus网关功能，支持Modbus RTU转Modbus TCP。
  • 支持多主机功能：在一问一答的查询方式下，支持网口端允许有多台计算机同时访问同一个串口设备。

产品规格

外形

  • 接口
  • RS232：DB9；RS485：DB9的1和9线；2个RJ45网口
  • 电源
  • 5.5mm，内正外负，标准电源插座
  • 尺寸
  • 长×宽×厚=28.2cm×10.5cm×2.6cm

通信界面

  • 以太网
  • 2个10M/100M，任意连接一个即可，2 KV级浪涌保护
  • 串口
  • RS232/485×8：RXD，TXD，GND， CTS，RTS，DTR，DCR

串口参数

  • 波特率
  • 1200~460800bps
  • 校验位
  • None, 奇校验, 偶校验, Mark, Space
  • 数据位
  • 5～9
  • 流控
  • RTS/CTS，DTR/DCR, NONE

软件特性

  • 协议
  • ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
  • 虚拟串口平台
  • Windows 98/2000/XP/WIN7/WIN8
  • 配置方式
  • ZLVirCOM工具、WEB浏览器、设备管理函数库
  • 通信方式
  • Socket、虚拟串口、设备管理函数库

电源要求

  • 电源
  • 9～24V DC
  • 功耗
  • 5.4W

环境要求

  • 操作温度
  • -45~85℃
  • 储存温度
  • -65~165℃
  • 湿度范围
  • 5~95%相对湿度
