ZLAN7110M

多功能串口转WIFI 串口服务器

  • 可以将RS485设备接入wifi网络
  • 支持802.11b/g/n标准。
  • 宽电压供电：9～24V供电范围，电源输入方式:工业接线端子供电方式。
  • 支持硬件流控CTS/RTS和软件流控XON/XOFF
  • 模块支持UDP连接下载固件升级配置文件来升级程序。
  • 支持模块之间的wifi对连。
  • 提供4类LINK指示灯接口

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

产品视频

概述

ZLAN7110M是上海卓岚推出的一款高性价比WIFI串口服务器，实现RS485转wifi功能。该串口服务器可以方便地使得RS485串口设备连接到WIFI无线网络，实现串口设备的无线化网络升级。wifi支持STA模式连接到无线路由器，或者作为AP模式让手机等wifi设备连接。对于使用虚拟串口的用户可使用卓岚ZLVircom软件实现虚拟串口，原有串口PC端软件无需修改。也可以使用组态软件中的Modbus TCP协议直接和RTU设备连接，实现wifi联网通信。

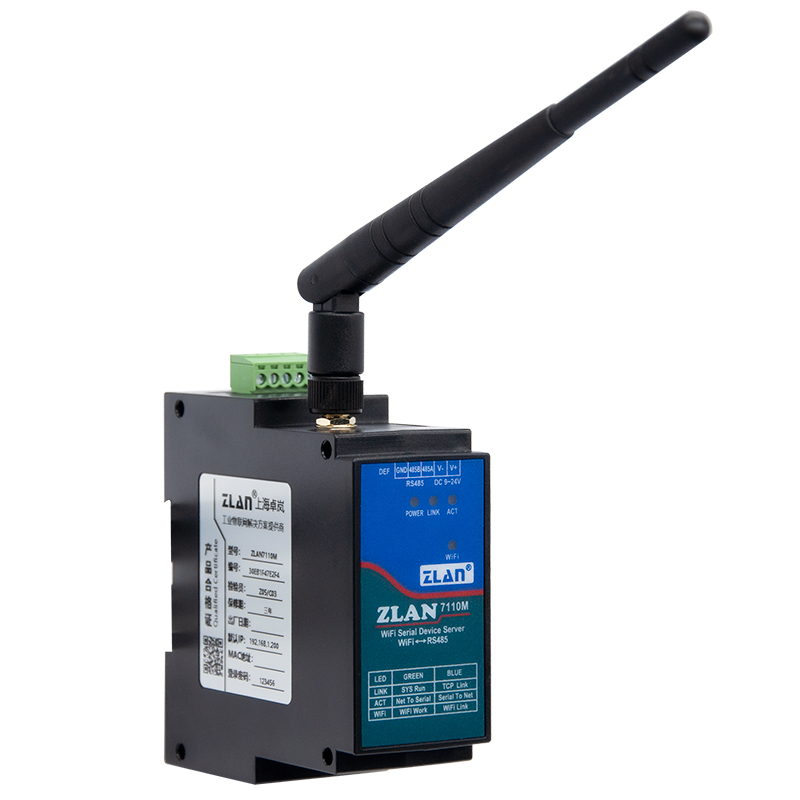

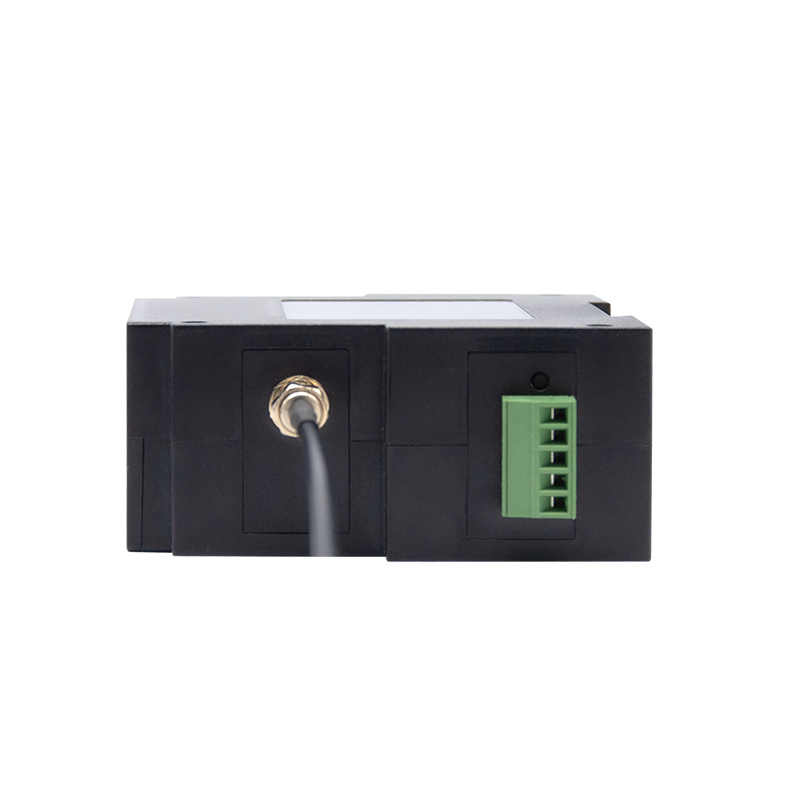

图 1 ZLAN7110M 带吸盘天线

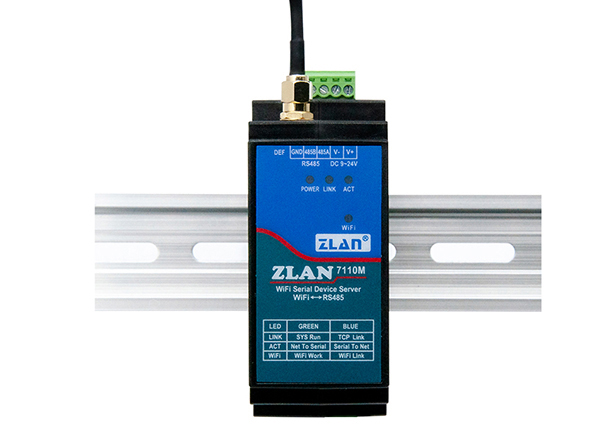

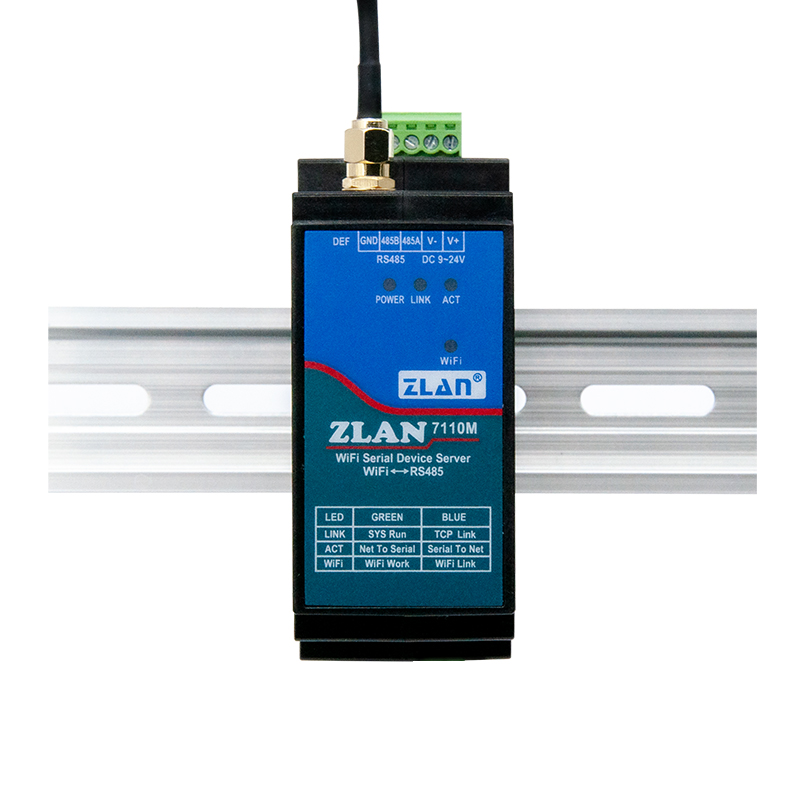

7110M采用导轨安装方式，采用高温阻燃外壳，具有工业级温度范围。可以使用MQTT+JSON方式对接云平台。

7110M支持一个RS485转WIFI，可以作为STA或者AP方式。支持连接2.4G的WIFI热点，不含有以太网接口。7110M具有Modbus RTU转Modbus TCP、支持多目的IP和端口设置、支持TCP服务器客户端共存、自定义注册包、MQTT功能、Modbus RTU转JSON等多种高级功能，非常适合于物联网应用。

7110M支持使用zlvircom工具搜索设备和快捷配置设备参数，支持远程升级。支持二进制格式的类AT指令，无需切换为AT配置模式。支持无数据重启，Ping检测断网等功能，保证设备稳定运行。

wifi模式符合802.11b/g/n 1x1标准，支持WEP64, WEP128, TKIP, AES, 自动（TKIP/AES）加密模式。7110M和计算机连接上同一个无线路由器时，计算机和模块可以互相连通。

9~24V的宽电压的高质量电源设计提供了更好的工业环境适应性；导轨安装配件适合导轨安装。具有丰富的指示灯，包括数据活跃指示灯、TCP连接指示灯、wifi连接指示灯。

7110M可应用于：

电力电子、智能仪表；

能源监控、楼宇自动化；

智能照明、智能建筑、智能家居；

工业自动化系统；

典型应用连接如图 2所示。

图 2 ZLAN7110M网络结构

原有的串口设备和ZLAN7110M连接，然后通过WIFI将ZLAN7110M连接到无线网络中。此后串口设备发送的任何数据将透明地传送到ZLAN7110M指定的PC机上，而PC机通过网络发送给ZLAN7110M的数据也透明的传送给串口设备。

特点

  • 支持802.11b/g/n标准。
  • 宽电压供电：9～24V供电范围，电源输入方式:工业接线端子供电方式。
  • 工业级温度范围：-40℃~85℃。
  • 模块支持UDP连接下载固件升级配置文件来升级程序。
  • 支持模块之间的wifi对连。
  • 提供4类LINK指示灯接口：LINK蓝色表示TCP连接建立、LINK灯绿色闪烁代表7110M正在运行、WIFI蓝色表示作为AP或者STA建立wifi连接、WIFI绿色表示wifi功能正常工作。丰富的指示灯可直观表现设备状态。
  • 一键搜索配置。
  • 支持DNS解析（仅支持设备在STA模式下），支持作为DHCP Client。
  • 支持TCPServer、TCP Client、UDP。作为Server时支持多达10个TCP连接同时和联网模块通信；作为Client时可以连接到3个目的IP。
  • 支持设备连接上发送MAC地址功能，方便云端管理设备。
  • 支持远程通过软件查看设备的TCP连接状态。虚拟串口支持数据监视功能。
  • 支持MQTT功能，可以用MQTT+JSON功能对接云平台。实现Modbus RTU或者DLT-645协议转JSON。
  • 支持Modbus网关功能，支持Modbus RTU转Modbus TCP。支持ZLMB模式Modbus 网关，支持预先配置Modbus表格，预读取数据，寄存器地址映射。
  • 支持多主机功能：在一问一答的查询方式下，支持网口端允许有多台计算机同时访问同一个串口设备。
  • 支持自定义心跳包和注册包功能：可以方便和云端进行通信和设备识别。
  • 支持http方式的数据提交和下发功能，云端可以直接使用http的GET指令和设备的串口数据进行交互。

产品规格

外形

  • RS485 x 1：
  • 3.5mm接线端子
  • 电源
  • 3.5mm接线端子
  • 尺寸
  • 37.6L*83.6W*89.2Hmm

串口参数

  • 电气
  • 485A,485B,GND
  • 波特率
  • 4800~921600bps
  • 校验位
  • None, Odd, Even,Mark,space
  • 数据位
  • 7～8位
  • 流控
  • NONE

无线参数

  • 天线
  • 默认吸盘天线，可以选胶棒天线
  • 无线标准
  • 802.11 b/g/n
  • 频率范围
  • 2.412GHz-2.484GHz
  • 传输速率
  • IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
    IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
    IEEE 802.11n Standard Mode: 150Mbps @ HT40(MCS7)
  • 发射功率
  • IEEE 802.11n: 12-14dBm@HT20 MCS7
    IEEE 802.11g: 16dBm
    IEEE 802.11b: 18dBm
  • 接收灵敏度
  • HT20 MCS7 : -70dBm@10% PER(MCS7)
    OFDM 54M: -75dBm@10% PER
    CCK, 11M: -88dBm@ 8% PER

软件参数

  • 无线工作模式
  • STA/AP
  • 安全机制
  • WEP64, WEP128, TKIP and AES, 自动（TKIP/AES）
  • 工作模式
  • TCP服务器、TCP客户端（同时TCP服务端也共存）UDP、UDP动态模式
  • 转化协议
  • Modbus TCP、MQTT、JSON
  • Modbus网关
  • 普通Modbus模式、预先配置表（ZLMB）模式
  • JSON网关
  • 设备端支持Modbus RTU、DLT-645;
    服务器支持HTTP POST/GET、MQTT、透传;
    平移缩放、离线报警、超限报警、变化上传、数据格式转化;
  • 用户配置
  • Windows配置工具zlvircom、串口配置
  • 连接数量
  • TCP服务器:10个;TCP客户端:3个目的IP;
  • 网络协议
  • TCP/UDP/ARP/ICMP/DHCP/DNS/MQTT/NTP
  • 通信方式
  • Socket、虚拟串口
  • 用户配置
  • Windows配置工具zlvircom、设备管理函数库
  • 其它软件功能
  • 自定义注册包心跳包、连接上发送ID、NTP、内置TCP心跳

硬件

  • 电源
  • 9~24V（12V时为30mA）

工作环境

  • 工作温度
  • -40~85℃
  • 储存温度
  • -45~100℃
  • 工作湿度
  • 5%~95%不冷凝
  • 储存湿度
  • 5%~95%不冷凝

产品手册

检测报告

相关文档

产品视频

软件下载
