RS232/485转GPRS

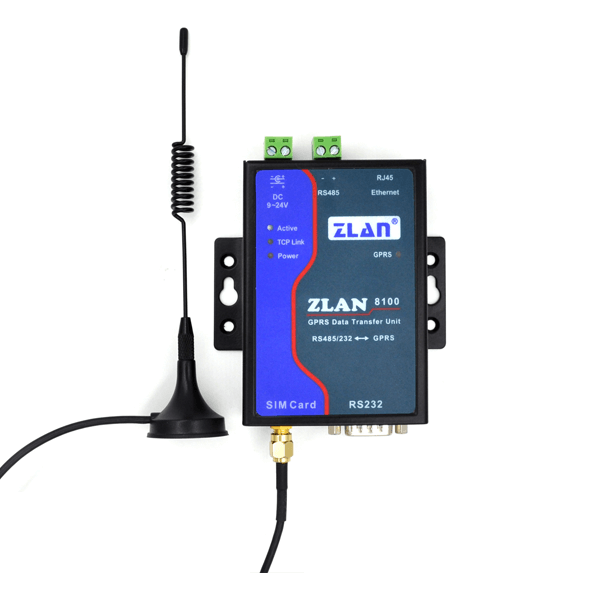

ZLAN8100

GPRS远程无线数传设备

  • 可将串口RS232/485数据通过GPRS传输到网络服务器
  • 可以9～24V宽电压供电，可由工业机柜24V电压供电
  • 提供2线端子方式电源接入或者插头方式可选
  • 专门为中国市场设计的2频段GSM/GPRS模块
  • 可提供导轨安装配件
  • 高性价比

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN8100是卓岚公司推出的一款新型的GPRS远程无线数传设备，采用嵌入式设计，内嵌TCP/IP协议栈，同时采用了功能强大的微处理芯片，配合内置看门狗，性能可靠稳定。

本产品采用的是专门为中国市场设计的2频段GSM/GPRS模块，工作频段为EGSM 900MHZ和DCS 1800MHZ。 提供标准RS232/485数据接口，可以方便的连接RTU、PLC、工控机等设备，仅需一次性完成初始化配置，用户设备就可以与数据中心通过GPRS无线网络建立连接，实现数据的全透明传输。

可应用于：
1.工业遥控、遥感、遥测及公共事业；
2.气象数据采集；
3.三防与水文监测；
4.金融、车载等行业。

典型应用时，将现场的232/485设备与ZLAN8100相连接，然后通过GPRS网络连接到Internet,这样在远端的数据中心就可连接到ZLAN8100 GPRS DTU了。

特点

  • 工业级设计：9～24V供电，端子接电方式，工业级温度，可配备导轨安装配件
  • 支持用户数据透明传输
  • 支持固定IP和动态域名解析方式连接数据中心
  • 支持TCP/UDP/SMS三种数据链路通讯方式
  • 支持实时在线和数据触发上线两种工作方式
  • 支持TCP/UDP链路上线发送自定义注册包功能
  • 支持TCP/UDP链路发送自定义心跳包功能
  • 支持TCP/UDP链路下线发送 自定义注销包功能
  • 支持远程短信SMS指令查询、设置设备配置参数功能
  • 支持最高115200的串口波特率

产品规格

串口参数

  • 串口类型
  • RS232/RS485
  • 波特率
  • 1200~115200bps

GPRS参数

  • 工作频段
  • 900MHZ/1800MHZ，GPRS mulit-slot class 10/8,GPRS mobile station class B
  • 传输速率
  • 下行最大：85.6kbps；上行最大：42.8kbps；支持PBCCH，Coding schemes CS 1,2,3,4,CSD达14.4kbps,USSD,PPP-stack
  • SIM卡电压
  • 3V，1.8V
  • 天线接口
  • 50Ω/SMA（母头）

电器特性

  • 接口类型
  • 2线端子或5.5mm，内正外负，标准电源插座（二者选一种）
  • 电压输入
  • 9～24V DC
  • 电流
  • 以9V电压供电为例，其它电压按功率相同计算电流。启动电流100mA，无卡或者待机状态77mA，正常GPRS通信状态为170mA。

机械特性

  • 尺寸
  • 长×宽×高=9.4cm×6.5cm×2.5cm

工作环境

  • 工作温度，湿度
  • -40~85℃，5～95% RH
  • 储存温度，湿度
  • -45~165℃，5～95% RH

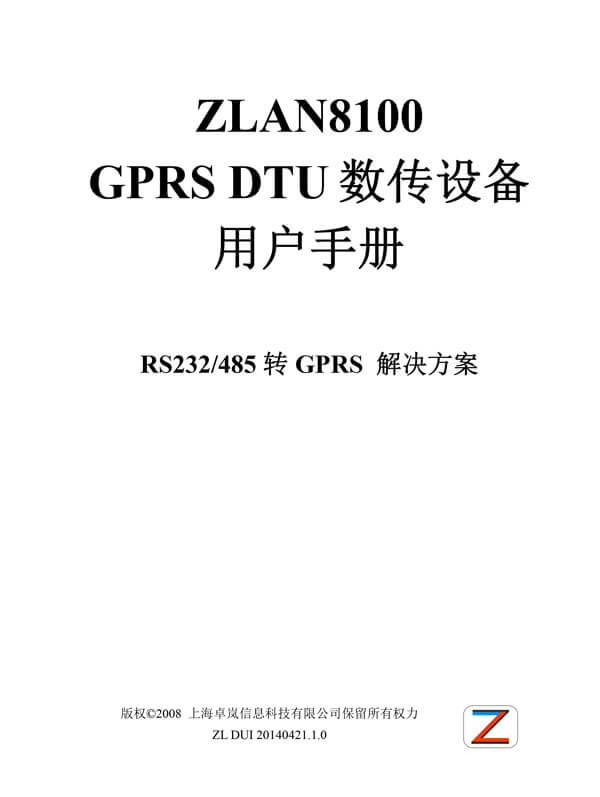

文档下载
