高性能模块

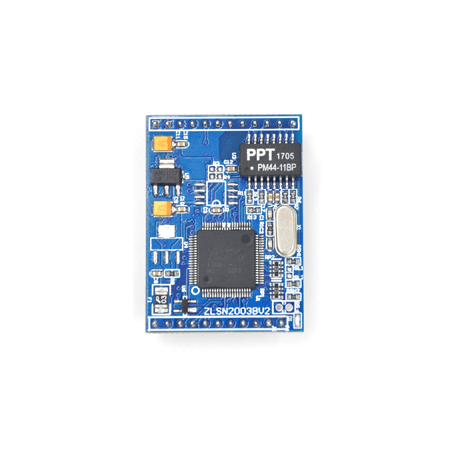

ZLSN2003B

新一代串口转以太网核心模块

  • 可将 TTL/UART 串口设备连接至以太网
  • 支持网口升级程序
  • 支持TCP服务器、TCP客户端、UDP模式
  • 支持虚拟串口、Web登录或使用VirCom进行配置

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLSN2003B是一款通过串口（TTL电平UART）连接以太网（TCP/IP）的嵌入式模块。可以透明地将串口数据和TCP/UDP数据之间进行转换。它采用了上海卓岚最新一代的ZLAN1003单芯片方案，具备：30个TCP连接、DNS、DHCP、网页自定义下载等多种功能。2003B模块内部已经集成网络变压器，网口引脚直接接网线即可。

和ZLSN2003S相比，两者都采用ZLAN1003单芯片设计，但是ZLSN2003B体积较大，具有更多可扩展引脚，且已经集成了网络变压器外围电路简单。

和ZLSN2002相比，两者采用相同的管脚分布，但是ZLSN2003B的功能更加多，包括网页下载、程序通过网口升级等。可用于ZLSN2002的升级换代。但是注意替换ZLSN2002时请选择5V的ZLSN2003B-5V型号。

另外2003B默认供电为3.3V，也可以提供5V模块，型号为ZLSN2003B-5V。如果为了降低功耗，可以选择-L的ZLSN2003BL版本，功耗可以降低1/3，但是高波特率只支持到34800bps（不过高波特率中支持76800bps）。

ZLSN2003B内部运行了卓岚具有自主知识产权的协议栈，保证了产品的运行的稳定性。在硬件方面具有零下40度到85度的工业级工作温度范围。ZLSN2003B内部具有ZLAN1003芯片所具有的远程网络程序安装功能，可以在固件上安装各种定制化的应用程序，方便实现个性化的设计。ZLSN2003B的高集成度、方便性、高性价比、稳定性，可以让电子系统方便地实现网络化地接入。

ZLSN2003B采用双排插针的结构。只要连接电源、GND、串口收发、网口4根线即可使用。其中网口4根线直接可以连接到外部网线。

特点

  • 在数据稳定性上ZLSN2003B可以支持在115200bps的波特率下双向传输大数据量，不会丢失一个字节。可全年、全天候工作。支持工业级温度范围。
  • 支持在线网络升级固件程序安装特定功能，用户可以从卓岚公司获得软件升级工具和升级firmware，可自行升级到最高版本。
  • 使用配置的ZLVircom工具可以搜索、管理局域网内（支持跨网段搜索）、Internet上的ZLSN2003B模块。可一键式配置模块的所有参数。设备配置、管理非常方便。可以用ZLSN2003B的串口设置其所有参数，命令格式类似AT命令，且可直接控制、读取其运行状态。
  • 支持DHCP功能，可以动态获得局域网内的DHCP服务器分配的IP。
  • 支持DNS，自动解析目的域名为IP，目的IP可以为动态域名。
  • 作为TCP Server（TCP服务器端）时，支持独有的30个连接的强大连接能力。
  • 作为TCP Client（TCP客户端）的，支持连接8个目标服务器。作为TCP客户端时，可以在断线后自动进行重连。支持隐含心跳技术，保证网线断线后的恢复。
  • 支持UDP、UDP组播功能。
  • 数据位支持5～9位，校验位可以为None、Odd、Even、Mark、Space五种方式，支持CTS/RTS、DSR/DTR、XON/XOFF流控，1～2位停止位。
  • 提供上位机开发例子程序包括：VC、VB、Delphi、C++Builder、Java、C#例程。也可提供一个DLL库，和函数库的调用方法源代码，该代码可以从卓岚网站下载。
  • 支持设备连接上发送MAC地址功能，方便云端管理设备。
  • 支持远程通过软件查看设备的TCP连接状态、串口数据发送、接收状态。虚拟串口支持数据监视功能。

产品规格

外形

  • 接口
  • 23针的双针排列
  • 尺寸
  • 31.75 × 44.45mm

串口参数

  • 波特率
  • 1200~115200bps
  • 校验位
  • None, Odd, Even, Mark, Space
  • 数据位
  • 5～9
  • 流控
  • RTS/CTS，DSR/DTR，XON/XOFF，NONE

通信界面

  • 以太网
  • 可连接10/100M自适应以太网
  • 串口
  • TTL×1：RXD，TXD，GND，接口电平3.3V

软件特性

  • 协议
  • ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
  • 通信方式
  • Socket、虚拟串口
  • 配置方式
  • ZLVirCOM工具、WEB浏览器、串口
  • 工作模式
  • TCP服务器, TCP客户端, UDP, UDP组播

电源要求

  • 电源
  • 2003B为3.3V供电，2003B-5V为5V供电，订货时可以选择。ZLSN2003B：170mA；ZLSN2003BL低速：140mA。

工作环境

  • 工作温度，湿度
  • -40~85℃，5～95% RH
  • 储存温度，湿度
  • -60~125℃，5～95% RH
