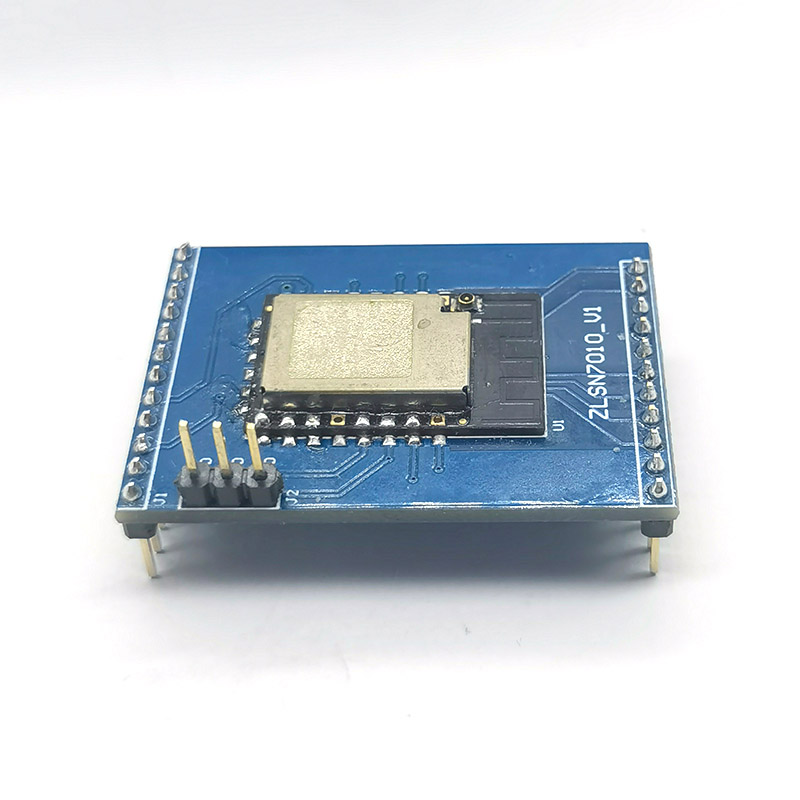

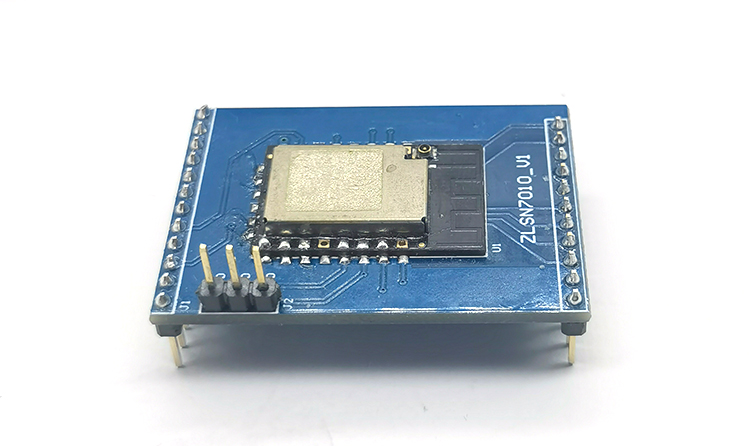

高性能串口转WIFI核心模块

ZLSN7010

高性能串口转WIFI模块

  • 支持802.11b/g/n
  • 支持485_TEN
  • 工业级温度范围：-40℃~85℃
  • 支持UDP连接下载固件升级
  • 支持模块之间的wifi对连
  • 支持DNS解析
  • 支持TCPServer、TCP Client、UDP

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLSN7010是上海卓岚开发的一款高性价比的Wifi转串口模块。ZLSN7010可以方便地使得TTL串口设备连接到WIFI无线网络，实现串口设备的无线化网络升级。wifi支持STA模式连接到无线路由器，或者作为AP模式让手机等wifi设备连接。对于使用虚拟串口的用户可使用卓岚ZLVircom软件实现虚拟串口，原有串口PC端软件无需修改。也可以使用组态软件中的Modbus TCP协议直接和RTU设备连接，实现wifi联网通信。

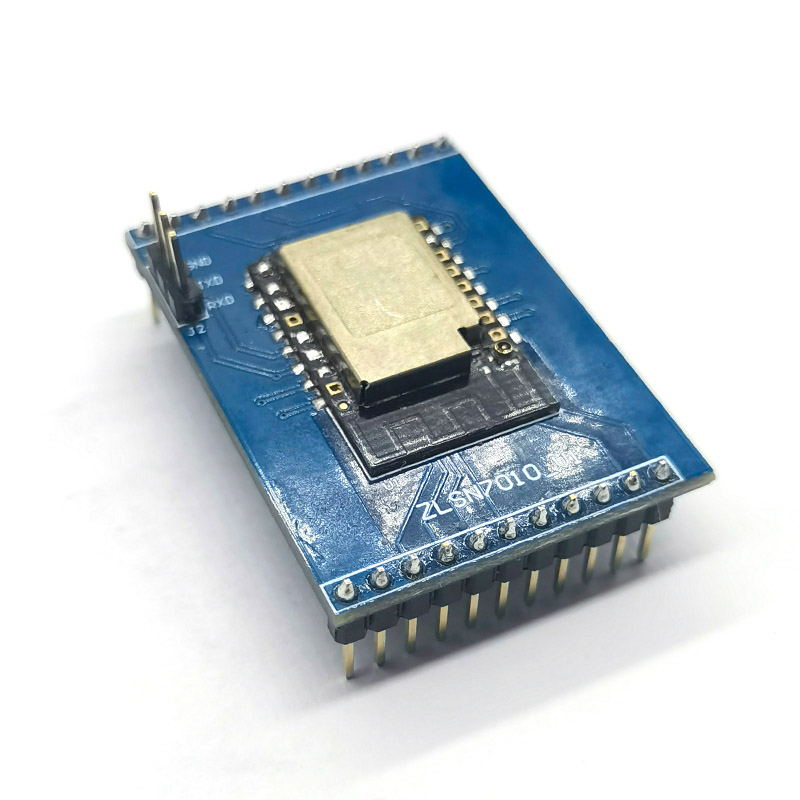

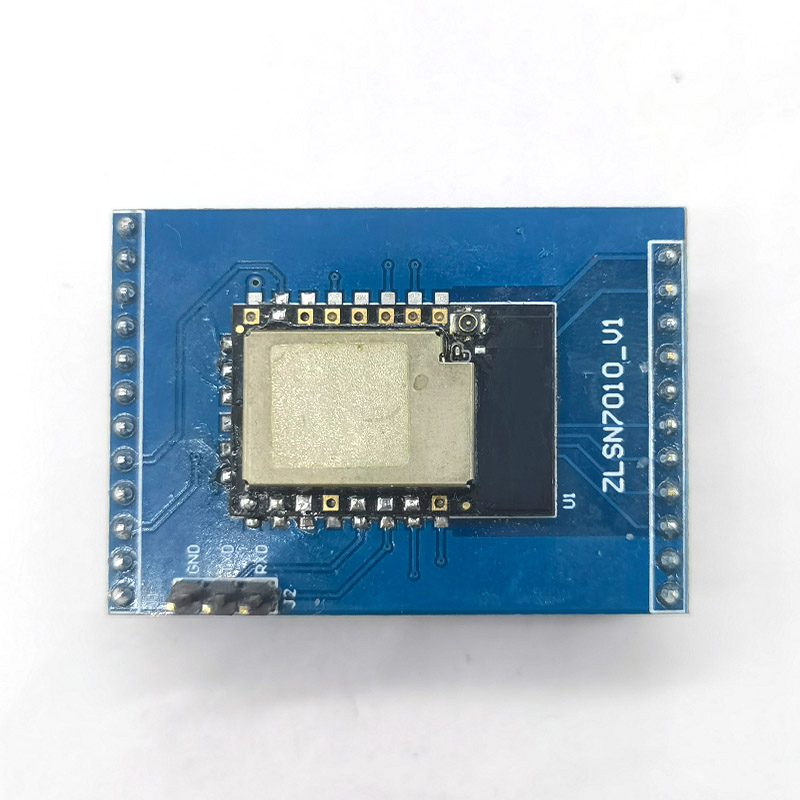

图 1 ZLSN7010

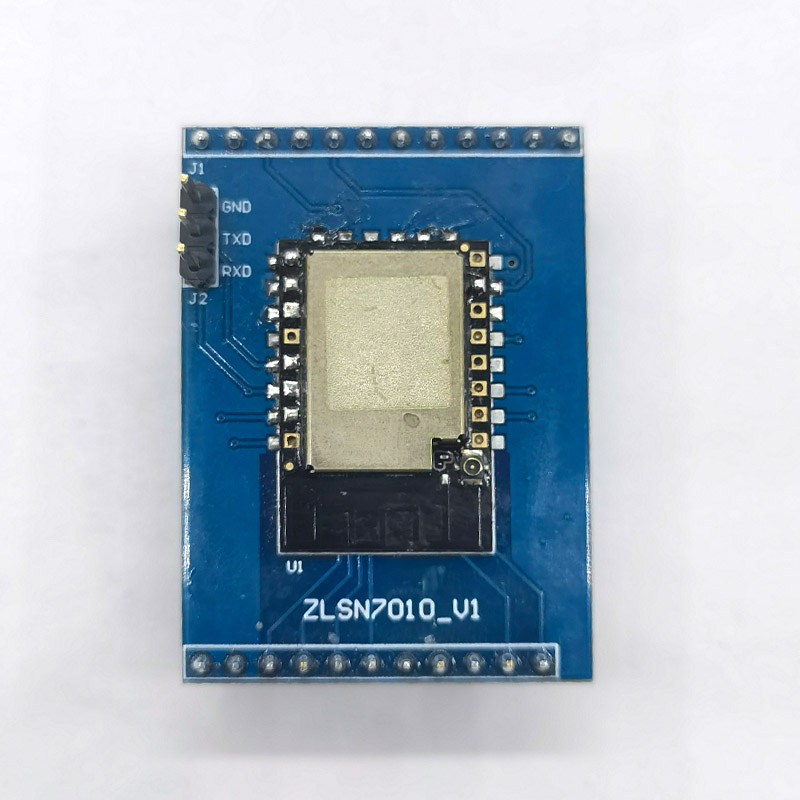

7010采用11针+12针双排针结构，外形兼容7046，电压供电是3.3V。串口通过3针UART的RXD、TXD、GND连接用户设备的TTL电平串口，另外一端通过wifi进行连接。wifi支持STA模式连接到无线路由器，或者作为AP模式让手机等wifi设备连接。

ZLSN7010可应用于安防监控、智能电网、工厂自动化、能源环境检测、智能化交通、智能家居等领域。让您的系统从串口立即升级为WIFI。

特点

  • 支持802.11b/g/n标准
  • 工业级温度范围：-40℃~85℃
  • 支持485_TEN
  • 模块支持UDP连接下载固件升级配置文件来升级程序
  • 支持模块之间的wifi对连
  • 6提供4类LINK指示灯接口：LINK蓝色表示TCP连接建立、LINK灯绿色闪烁代表7010正在运行、WIFI蓝色表示作为AP或者STA建立wifi连接、WIFI绿色表示wifi功能正常工作。丰富的指示灯可直观表现设备状态。
  • WIFI搜索：当wifi和PC或者路由器建立链路后，通过ZLVircom软件一键式搜索和配置设备参数，设备IP和PC必须处于同一个网段。
  • 支持DNS解析（仅支持设备在STA模式下），支持作为DHCP Client。
  • 支持TCPServer、TCP Client、UDP。作为Server时支持多达8个TCP连接同时和联网模块通信；作为Client时可以连接到3个目的IP。
  • 支持设备连接上发送MAC地址功能，方便云端管理设备。
  • 支持远程通过软件查看设备的TCP连接状态。虚拟串口支持数据监视功能。
  • 支持MQTT功能，可以用MQTT+JSON功能对接云平台。实现Modbus RTU或者DLT-645协议转JSON。
  • 支持Modbus网关功能，支持Modbus RTU转Modbus TCP。支持ZLMB模式Modbus 网关，支持预先配置Modbus表格，预读取数据，寄存器地址映射。
  • 支持自定义心跳包和注册包功能：可以方便和云端进行通信和设备识别。

产品规格

外形

  • 接口
  • 23针的双针排列
  • 尺寸
  • 43.5mm×31.0mm

串口参数

  • 电气
  • TTL×1：RXD，TXD，GND，接口电平3.3V
  • 波特率
  • 4800~921600bps
  • 校验位
  • None, Odd, Even, Mark, Space
  • 数据位
  • 7～8位
  • 流控
  • RTS/CTS，DSR/DTR，XON/XOFF，NONE

无线

  • 无线标准
  • 802.11 b/g/n
  • 频率范围
  • 2.412GHz-2.484GHz
  • 传输速率
  • IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
    IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
    IEEE 802.11n Standard Mode: 150Mbps @ HT40(MCS7)
  • 发射功率
  • IEEE 802.11n: 12-14dBm@HT20 MCS7 IEEE 802.11g: 16dBm IEEE 802.11b: 18dBm
  • 接收灵敏度
  • HT20 MCS7 : -70dBm@10% PER(MCS7)
    OFDM 54M: -75dBm@10% PER
    CCK, 11M: -88dBm@ 8% PER

软件特性

  • 无线工作模式
  • STA/AP
  • 安全机制
  • WEP64, WEP128, TKIP and AES, 自动（TKIP/AES）
  • 工作模式
  • TCP服务器、TCP客户端（同时TCP服务端也共存）UDP、UDP动态模式
  • 转化协议
  • Modbus TCP、MQTT、JSON
  • Modbus网关
  • 普通Modbus模式、预先配置表（ZLMB）模式

硬件

  • 电源
  • 3.3V，数据传输时小于210mA
  • 工作温度
  • -40~85℃
  • 储存温度
  • -45~125℃
