ZLAN6408I-4AI-4AO

4路IO控制器

  • AI支持16位高精度
  • 支持AI控制AO功能
  • 支持连接各类公有云
  • 支持Modbus TCP/RTU、MQTT、JSON、HTTP

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

产品视频

概述

ZLAN6408I-4AI-4AO 是上海卓岚研发的小体积高性价比AI、AO产品，支持模拟量输入输出，专为工业自动化场景设计。 该设备支持模拟量输入信号的采集，同时可实现模拟量输出控制。其稳定的信号处理能力，能满足工业现场对各类 IO 信号的监测与执行需求，为自动化系统提供可靠的底层信号交互支持。同时6408I支持多种组合，可以满足现场的多样需求，相关组合可以参考下图。

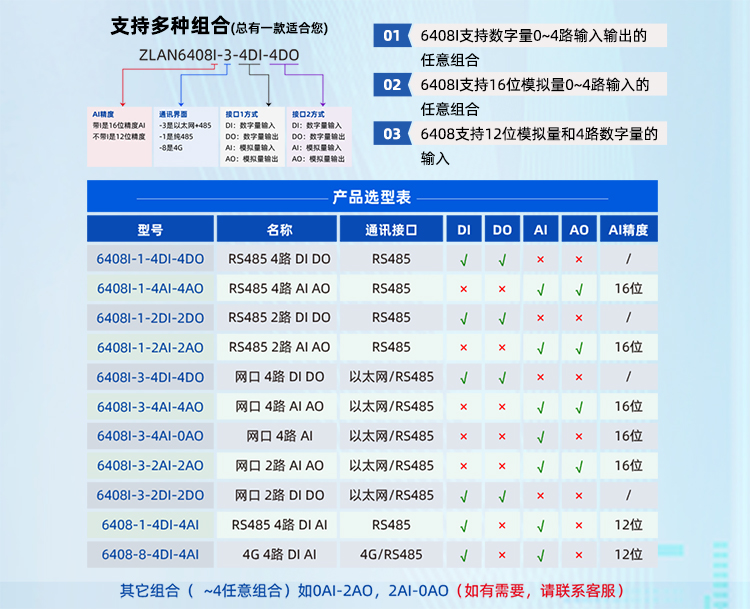

图 1 ZLAN6408I网关选型图

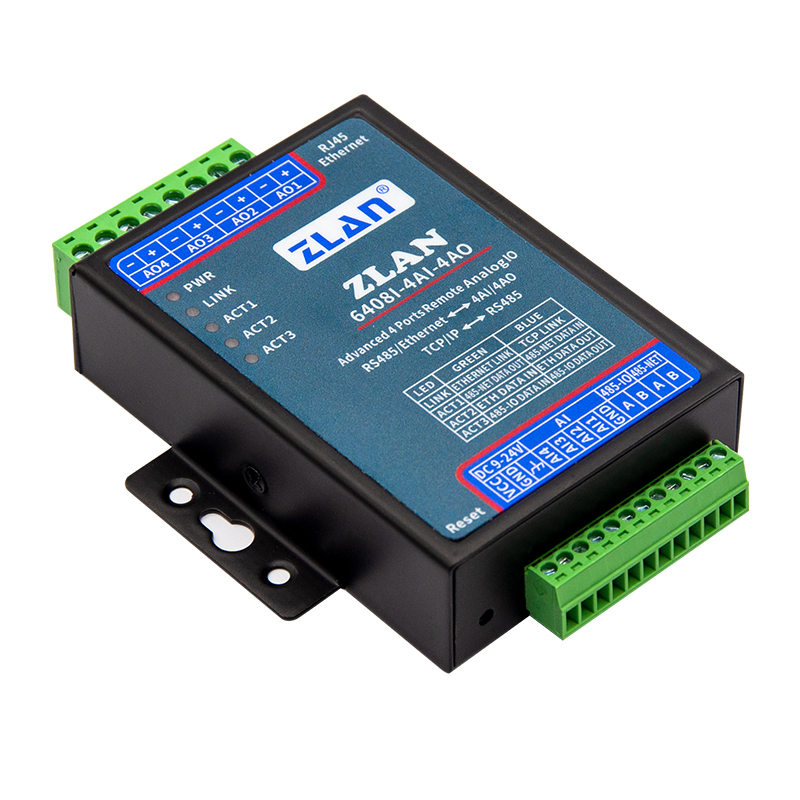

例如6408I-1-4AI-4AO支持4路AI模拟量采集和4路AO模拟量输出。可通过RS485接口读取和控制IO。 6408I-3-2AI-2AO支持2路AI模拟量采集/2路AO模拟量输出。可通过以太网/RS485-IO接口（如下图右下角）读取和控制IO,也可以通过以太网和485-ETH口接的从站设备进行通讯。

6408I系列支持任意形式的（0~4路)AI/AO或者DI/DO组合，如有需要联系客服。

AI输入支持4-20mA电流输入，ADC精度为16位,可以根据需求修改AI的属性为0-5V电压、0-10V电压型、电阻型等属性，AO输出支持4-20mA输出，DAC精度为16位。

功能特点

1.支持最大4路AI模拟量输入，4路AO模拟量输出，ADC/DAC精度16位。

2.串口支持1200~115200波特率，支持8位数据位，支持无校验、奇校验、偶校验，支持1位停止位。

3.6408I-3-AI-AO支持以太网口，支持和485-ETH外挂的第三方485从站设备进行通讯。

4.6408I-3-AI-AO支持ZLMB、自定义Modbus RTU转JSON功能。

5.6408I-3-AI-AO支持边缘计算功能：包括数据超限报警、数据平移缩放计算、数据变化上传、设备离线报警等。

6.6408I-3-AI-AO支持网口配置，支持ZLVircom软件查看参数。

产品规格

外形

  • 尺寸
  • 长×宽×高=9.4cmx6.5cmx2.5cm

串口参数

  • 6408I-1
  • 485-IO
  • 6408I-3
  • 485-IO、485-ETH
  • 波特率
  • 默认波特率为115200bps，通过软件或指令修改。
  • 数据位
  • 8位
  • 校验位
  • 无校验、奇校验、偶校验
  • 停止位
  • 1位

软件

  • 网络协议
  • MODBUS TCP/MQTT/JSON/HTTP
  • RS485协议
  • MODBUS RTU

AI输入形式

  • 电流输入
  • 4~20mA
  • 电压输入
  • 0~5V，0~10V（需要定制）
  • 电阻输入
  • 0~10K，电阻型的温湿度传感器等（需要定制）

AO输出

  • 电流输出
  • 4~20mA

电源

  • 稳定运行状态
  • 200mA@12V

6408I-3（以太网）参数

  • 网口
  • 可连接 10/100M 自适应以太网。

工作环境

  • 工作温度，湿度
  • -40~85℃，5～95% RH
  • 储存温度，湿度
  • -45~125℃，5～95% RH
