PROFINET网关

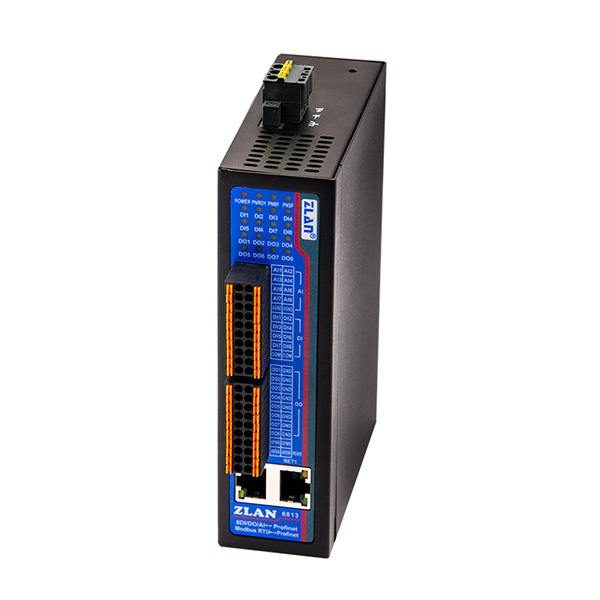

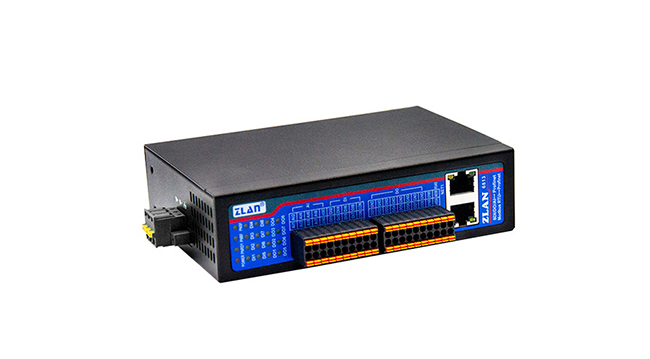

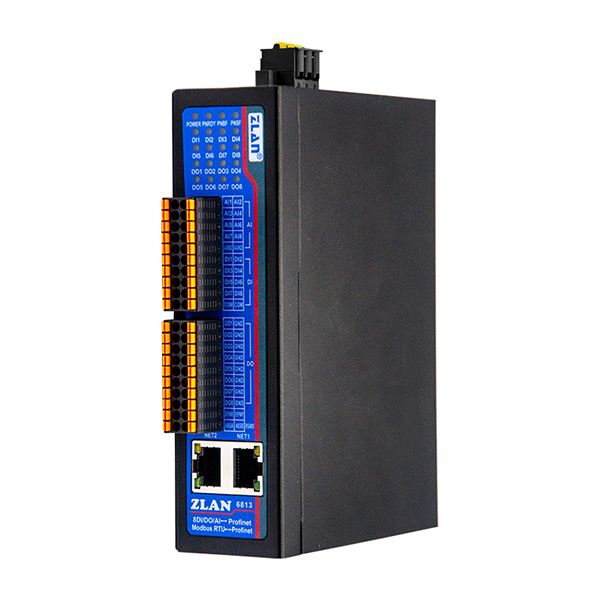

ZLAN6813

PROFINET网关

  • 接口丰富，支持8路DI/DO/AI以及1路RS485串口
  • 三种安装方式可选导轨型安装、背板挂耳安装、桌面型挂耳固定安装
  • RS485接口波特率支持300～921600bps
  • 丰富的面板指示灯设计，可以实时观察PN通讯、DI、DO的状态

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN6813是上海卓岚继Modbus IO控制器ZLAN6808系列后新推出的一款Profinet协议的IO控制器，其核心功能是通过Profinet协议读取DI开关量状态、AI模拟量数值以及控制DO开关量输出。ZLAN6813同时还支持一路RS485接口，可以接入Modbus RTU从站实现Profinet和Modbus RTU两种协议的转换。我司提供专用的GSDML文件，便于用户将ZLAN6813 与上位机进行组态操作。

ZLAN6813的DI开关量输入支持高低电平2种输入方式，带光耦隔离；DO为开关量输出，支持输出24V电压；AI模拟量输入默认前4路0-5V,后四路4~20mA，ADC精度为16位。模拟量输入可以根据需求出厂修改为5V、10V、4-20mA、电阻等类型。

ZLAN6813支持2个网口，8路DI/DO/AI和1路RS485接口。2个网口支持交换机功能，可进行网络级联。1路RS485串口最大可以手拉手挂载32台Modbus RTU从站设备。

ZLAN6813可应用于：

将IO设备接入以太网总线；

将串口设备接入以太网总线；

电力、智能仪表和能耗监控；

各类组态软件和设备通讯接口；

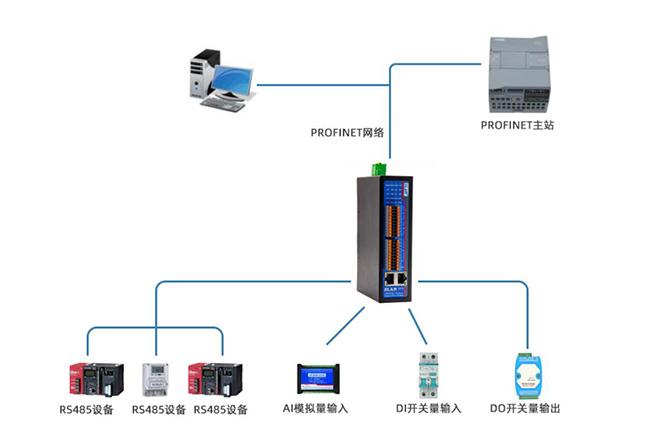

如下图所示的典型应用中，借助ZLAN6813网关，能够便捷采集各类传感器的开关量与模拟量信号。Profinet主站可经此网关直接读取上述采集数据；与此同时，Profinet主站还能通过ZLAN6813网关输出开关量信号。额外的一路串口支持Profinet主站读取遵循Modbus RTU协议的RS485串口设备数据，实现不同协议设备间高效的数据交互与协同运作。

产品规格

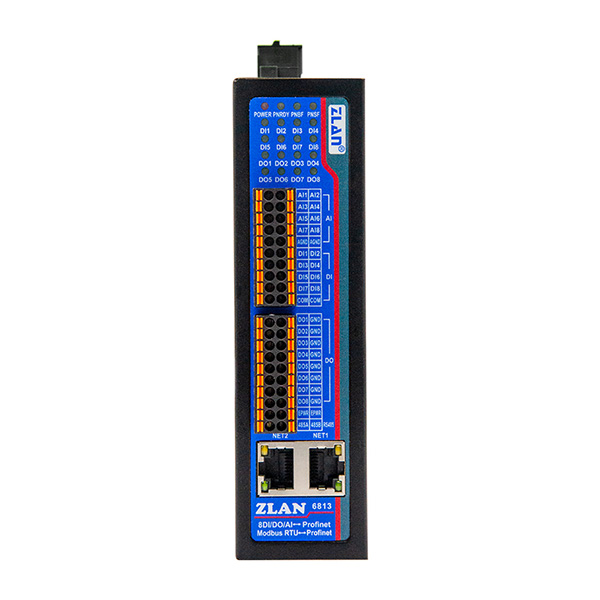

外形

  • 接口
  • 弹簧插拔式快速接线端子
  • 电源
  • 弹簧插拔式快速接线端子
  • 尺寸
  • L x W x H =150mm×105mm×41mm（外壳尺寸,不包括接口）

通信界面

  • 以太网
  • 10M/100M*2
  • 串口
  • RS485*1：485A、485B

串口参数

  • 波特率
  • 300~921600bps
  • 校验位
  • 无, 奇校验, 偶校验, 标记, 空格
  • 数据位
  • 8
  • 流控
  • 1、1.5、2

软件特性

  • 协议
  • Profinet I/O、Modbus RTU
  • 配置方式
  • 博途、STEP 7-Micro/WIN SMART等PN主站软件
  • 数据长度
  • 数据输入、输出长度最多1024 Byte
  • Modbus指令
  • Modbus RTU指令条数最多58条

工作模式

  • Profinet I/O从站、Modbus RTU主站

IO参数

  • AI输入
  • 电流输入：4~20mA
    电压输入：0~5V，0~10V（需要定制）
    电阻输入：0~10K，电阻型的温湿度传感器等（需要定制）
  • DI输入
  • 低电平有效：COM公共端接24V+，信号线输出需小于9V。
    高电平有效：COM公共端接GND，信号线输出需大于9V。
  • DO输出
  • 默认自供电，输出电平24V。（驱动电流最大500mA）
    外部供电EPWR引脚外接24V，需出厂修改。

电源要求

  • 电源
  • 24V DC/100mA(DO不供电/外部供电时)

环境要求

  • 操作温度
  • -40~85℃
  • 储存温度
  • -45~120℃
  • 湿度范围
  • 5~95%相对湿度
