导轨型串口转WIFI

ZLAN7106M

导轨型串口转WIFI 2.4G/5G 串口服务器

  • 支持连接2.4G和5.8G频段AP
  • 宽电压9～24V端子供电
  • 宽电压供电：9～24V供电范围
  • 支持RS232/RS485/RS422三种串口形式
  • 粘包优化，串口分帧实时性强
  • 支持在系统通过网口升级程序
  • 支持模块之间的wifi对连

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN7106M是上海卓岚推出的一款专门为工业环境设计的具有耐高温/阻燃外壳的导轨型WIFI转串口服务器，它同时支持2.4G wifi和5.8G wifi，是一款高性能的WIFI串口服务器。该串口服务器可以方便地使得串口设备连接到WIFI无线网络，实现串口设备的无线化网络升级。wifi支持STA模式连接到无线路由器，或者作为AP模式让手机等wifi设备连接。对于使用虚拟串口的用户可使用卓岚ZLVircom软件实现虚拟串口，原有串口PC端软件无需修改。也可以使用组态软件中的Modbus TCP协议直接和RTU设备连接，实现wifi联网通信。其中ZLAN7106MI的RS485接口带有光耦隔离功能，可以有效隔离强干扰环境对设备的影响。

7106M和7106MI的硬件接口和软件功能是一样的，本文主要介绍7106M的使用方式。

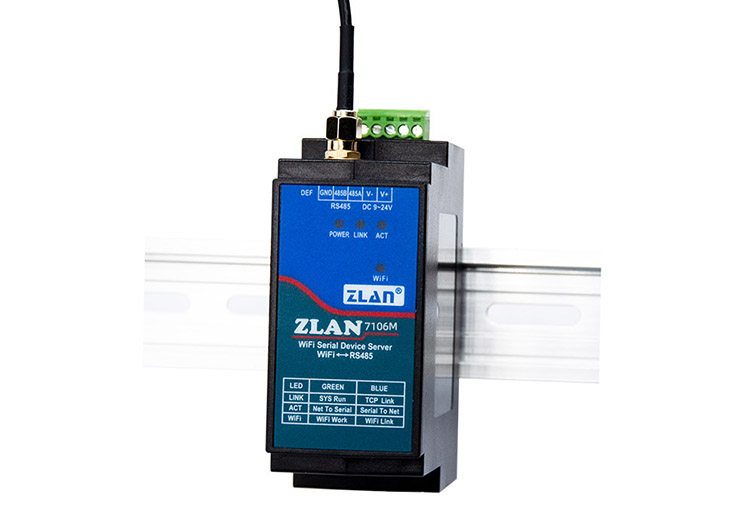

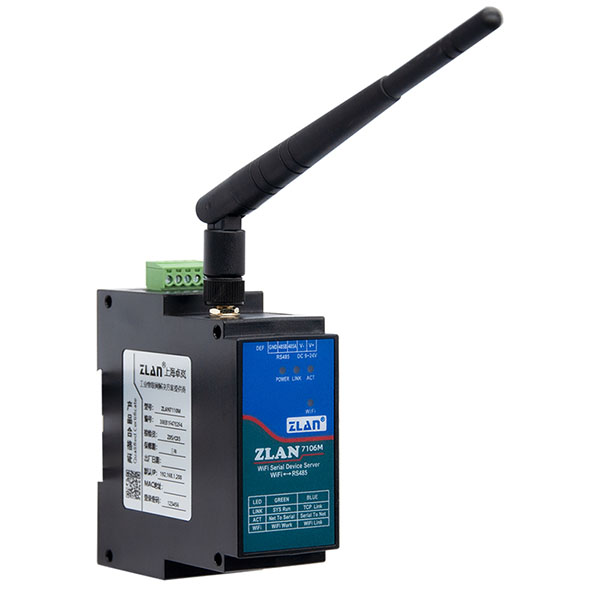

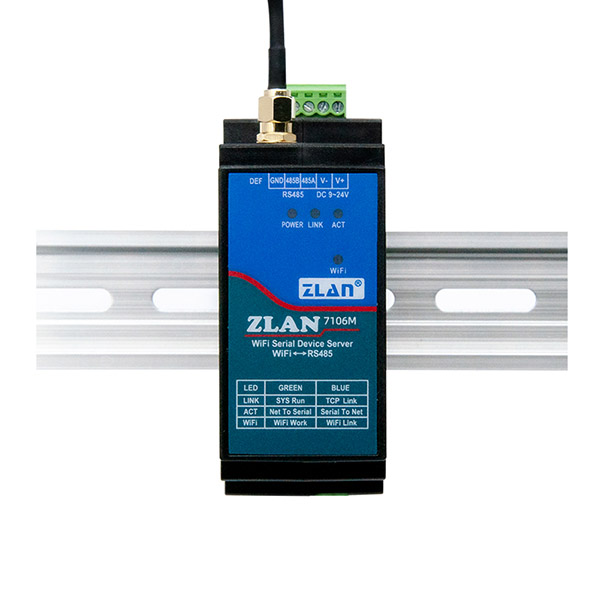

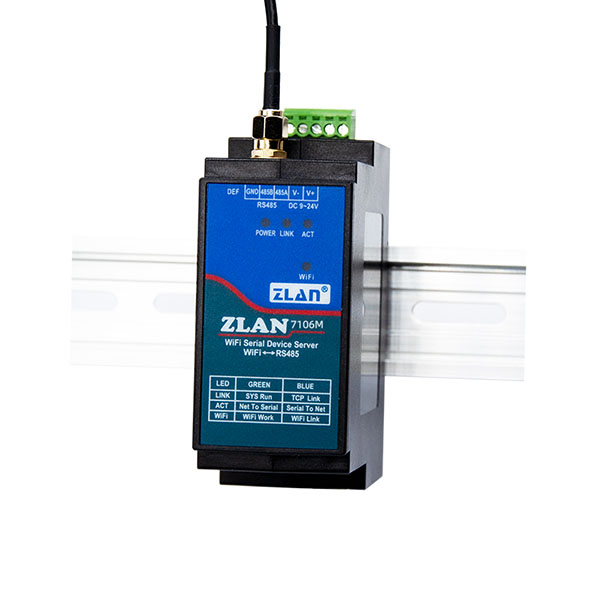

图1 ZLAN7106M

7106M采用了最新的WIFI芯片组，具有更强的WIFI性能，更高的性价比，更低的功耗。7106M采用ARM M4内核，主频192MHz，采用实时操作系统。同时还支持连接5.8G的WIFI热点。

7106M支持485转WIFI，可以作为STA或者AP方式。7106M它具有Modbus TCP、自定义注册包、自定义协议转化等多种高级功能，非常适合于物联网应用。

7106M的高级功能包括：支持MQTT功能、支持JSON转Modbus RTU/DTL-645、支持Modbus转RTU、支持多主机同时访问而不冲突、支持自定义心跳包和注册包功能、支持http方式的数据提交和下发功能、支持TCP服务器客户端共存。支持使用zlvircom工具跨网段搜索设备，支持远程升级和网页自定义下载。支持二进制格式的类AT指令，无需切换为AT配置模式。ZLAN7106MN支持P2P通讯方式。

wifi模式支持802.11b/g/n，支持WEP64/128, TKIP, AES, WPA, WPA2, WAPI加密模式。7106M和计算机连接上同一个AP时，计算机和模块可以互相连通。

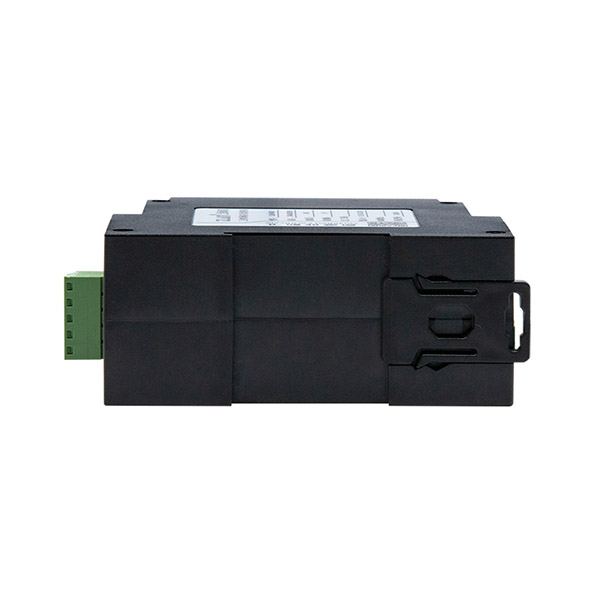

9~24V的宽电压的高质量电源设计提供了更好的工业环境适应性；背后的导轨卡扣配件适合导轨安装。具有丰富的指示灯，包括运行指示灯、数据活动指示灯、TCP连接指示灯、wifi连接指示灯等。

7104M可应用于：

PLC远程无线监控；

电力电子、智能仪表

银行/医疗自动化系统

证券交易系统

工业自动化系统

典型应用连接如图 2所示。原有的串口设备和ZLAN7106M连接，然后通过WIFI将ZLAN7106M连接到无线网络中。此后串口设备发送的任何数据将透明地传送到ZLAN7106M指定的PC机或者云服务器，而PC机或云服务器通过网络发送给ZLAN7106M的数据也透明的传送给串口设备。透传协议可以改为MQTT协议，支持JSON格式上下发。

图2 ZLAN7106M网络结构

特点

  • 支持连接2.4G和5.8G频段AP。
  • 宽电压供电：9～24V供电范围。电源输入方式为工业接线端子供电方式。
  • 支持RS485串口，最大可以接32台485仪表。
  • 支持系统通过wifi升级程序。
  • 支持模块之间的wifi对连。
  • 提供4类指示灯接口：LINK蓝色表示TCP连接建立、WIFI蓝色表示作为AP或者STA建立wifi连接、WIFI绿色表示wifi功能正常工作。丰富的指示灯可直观表现设备状态。
  • 一键搜索配置。
  • 支持DNS解析，支持作为DHCP Client，作为AP模式时也可以作为DHCP Server。
  • 支持TCPServer、TCP Client、UDP、UDP组播。作为Server时支持多达30个TCP连接同时和联网模块通信；作为Client时可以连接到7个目的IP。
  • 支持设备连接上发送MAC地址功能，方便云端管理设备。
  • 支持远程通过软件查看设备的TCP连接状态、串口数据发送、接收状态。虚拟串口支持数据监视功能。
  • 外壳阻燃：外壳耐高温，110°高温不融化。
  • 7106MI串口光耦隔离，隔离电压 1500V。适用于普通串口服务器无法正常工作的强干扰环境。

产品规格

外形

  • 接口
  • 485：接线端子
  • 电源
  • 二线端子方式
  • 尺寸
  • L x W x H =37.6mm×83.6mm×89.2mm

通信

  • 无线标准
  • 2.4G:802.11 b/g/n 5.8G:802.11 a/b/n
  • 频率范围
  • 2.412GHz-2.484GHz;.5.8GHz
  • 发射功率
  • IEEE 802.11n: 15dBm @HT20/40 MCS7 IEEE 802.11g: 16dBm @54MHz
    IEEE 802.11b: 18dBm @11MHz
  • 接收灵敏度
  • HT40 MCS7 : -70dBm@10% PER(MCS7) HT20 MCS7 : -73dBm@10% PER(MCS7)
    54M: -77dBm@10% PER 11M: -89dBm@ 8% PER
  • 天线选择
  • 胶棒或者吸盘天线（默认胶棒天线）

串口参数

  • 波特率
  • 1200~115200bps
  • 校验位
  • None, Odd, Even, Mark, Space
  • 数据位
  • 5～9
  • 流控
  • 无

软件参数

  • 无线工作模式
  • STA/AP
  • 安全机制
  • WPA/WPA2, WEP, TKIP and AES, WPS2.0, WAPI
  • 加密类型
  • WEP64/WEP128/TKIP/AES
  • 网络协议
  • TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP
  • 通信方式
  • Socket、虚拟串口
  • 配置方式
  • Web服务器、Windows配置工具zlvircom

硬件

  • 输入电压
  • 9～24V输入，小于1W

工作环境

  • 工作温度，湿度
  • -40～85℃，5～95% RH
  • 储存温度，湿度
  • -45～165℃，5～95% RH

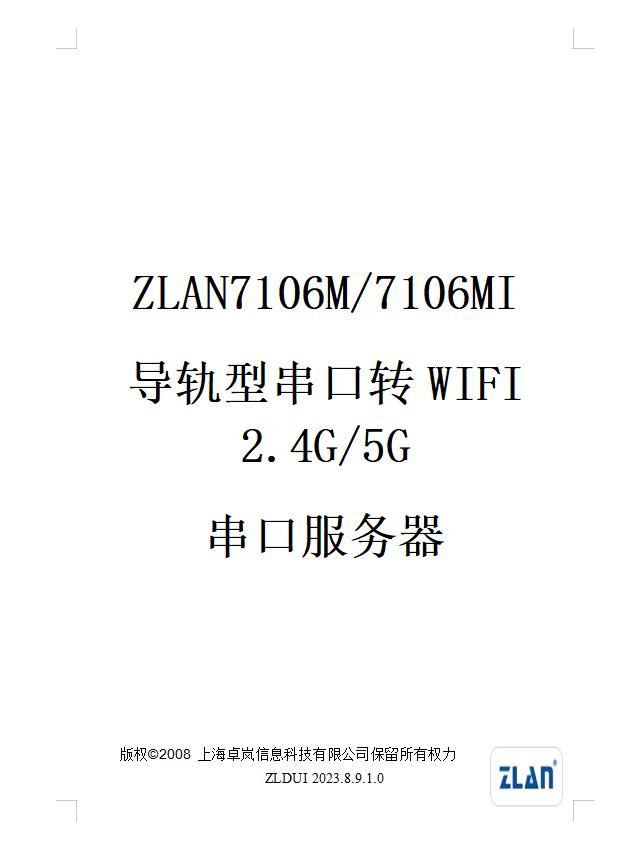

产品手册
