RS232/485转3G

ZLAN8343N

3G/4G联网解决方案

  • 8303支持电信3G卡;8303-5支持联通4G,3G,2G,移动4G,3G,2G以及电信4G网络
  • 提供一个以太网口,可以当作3G路由器使用,3G/4G和以太网通信可选。
  • 实现RS232/485转3G/4G、以太网。
  • 8303N支持P2P功能,无需动态域名、端口映射,使用方便。
  • 8343支持Modbus网关功能,实现Modbus TCP转RTU转化。
  • 8343支持多主机监控,多个主机监控时之间互不干扰。
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN8303系列是上海卓岚继ZLAN8100之后推出的3G/4G联网解决方案。其中包含有4种子型号,分别是支持电信卡3G型号8303、支持Modbus TCP网关功能的8343、支持移动联通卡3G/4G型号8303-5、支持P2P功能的8303N。Modbus TCP和P2P功能可以附加在8303或者8303-5型号上,比如ZLAN8343N-5。

8303具有RS232/485接口,可以将RS232/485采集的数据通过3G/4G发送到云端服务器。结合卓岚的P2P技术用户甚至无需构建服务器也可以同样随时随地采集设备的数据,采集方式也可以采用虚拟串口。如果是8343N,则还可以将Modbus TCP协议转化为Modbus RTU,用户直接在计算机上使用Modbus TCP采集RTU设备的数据。ZLAN8343N、ZLAN8343N-5是功能强大的是分别适用于电信卡和移动/联通卡的P2P Modbus网关,非常适合于PLC监控、野外数据采集。

8303同时具有以太网口,在具有以太网的场合可以通过网口通信,节省3G/4G流量。另外8303也可以作为3G/4G路由器使用,实现网口转3G/4G。

ZLAN8303系列可应用于:PLC远程监控;工业遥控、遥感、遥测及公共事业;气象数据采集;三防与水文监测;金融、车载等行业。


以下就分别介绍各种子型号的应用场合。
1. 普通3G/4G DTU

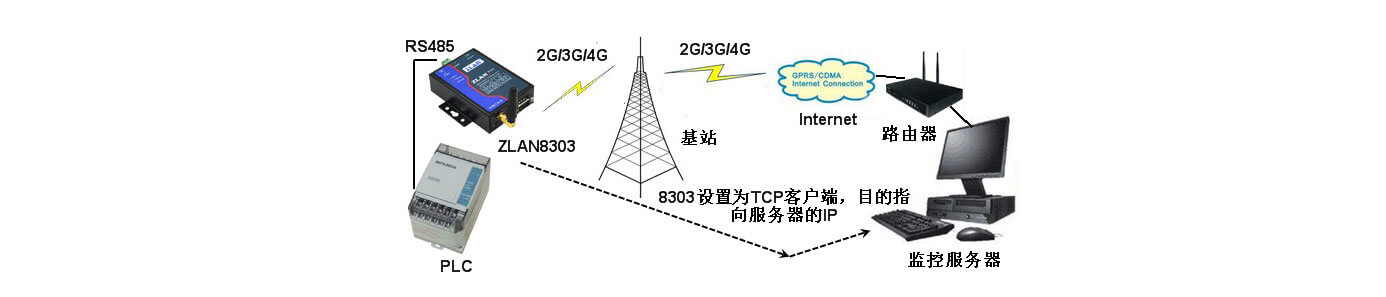

普通3G/4G DTU可以作为TCP Server方式被其它网络设备连接,由于3G/4G模式下8303的IP不固定,所以一般不会用作TCP Server方式,更多的情况是它作为TCP Client连接到一个固定IP(或者域名)的服务器,并发送自己采集的数据。服务器上的软件通过轮训的方式可以索要数据。8303的RS485/RS232可以连接需要采集的串口设备、PLC,将论需的指令下发给PLC,并将返回的数据上传服务器。如图1所示。

这种方式下8303的目的IP必须设置为服务器的IP,也就是说用户必须租赁一台具有公网IP的服务器。但是对于某些应用用户可能没有一个公网服务器,因为用户通过路由器拨号上网,此时必须在路由器上设置“端口映射”和“动态域名”才能将8303的数据发送给服务器。“端口映射”和“动态域名”有如下一些问题:(1)某些路由器是电信标配的,无法登录所以无法做一些设置。(2)“端口映射”对于普通用户可能过于专业化,设置麻烦。(3)“动态域名”免费的方案可能存在稳定性、实时性问题。当然对于具有公网IP服务器的用户,普通的ZLAN8303使用起来也是很方便的。
2.多主机和Modbus网关

该应用的型号是ZLAN8343或者ZLAN8343-5。这2个型号除了以上普通型号的功能外具有如下2个功能:(1)可以配置为Modbus网关。只要将设备/高级参数/转化协议,设置为“Modbus TCP转RTU”则切换为Modbus网关模式。上位机可以用Modbus TCP查询,而PLC可以使用RTU指令。8343的Modbus是存储型Modbus网关,轮训实时性更强。(2)多主机。设置为Modus网关时,可以让多个主机查询,8303会分别应答,实现多主机查询;在非Modbus网关模式下,对于8343型号只要勾选更多高级选项的“多主机”支持同样也可以实现多主机查询的调度。

卓岚多主机技术是为多机同时监控一台设备而开发的技术。在普通的串口服务器或者DTU中,当有A、B两台监控计算机时,A和B都可以将数据发向设备,但是设备从串口收到的数据会同时发送给A、B。也就是说当A和设备通信时,B会收到不想要的数据,这样会干扰B的通信,很多软件协议将无法适应这种情况,可能无法运转。

卓岚多主机技术能够实现A、B计算机之间的通信调度,当A与设备通信时,设备的回复数据只发给A;当B需要通信时又可以快速切换给B。ZLAN8343将可以实现多台计算机同时监控同一个设备。P2P 3G/4G串口服务器
3. P2P 3G/4G串口服务

该应用的型号是ZLAN8303N或者ZLAN8303N-5。该型号集成了卓岚的P2P技术,可以解决普通3G/4G DTU需要“端口映射”和“动态域名”的不便。

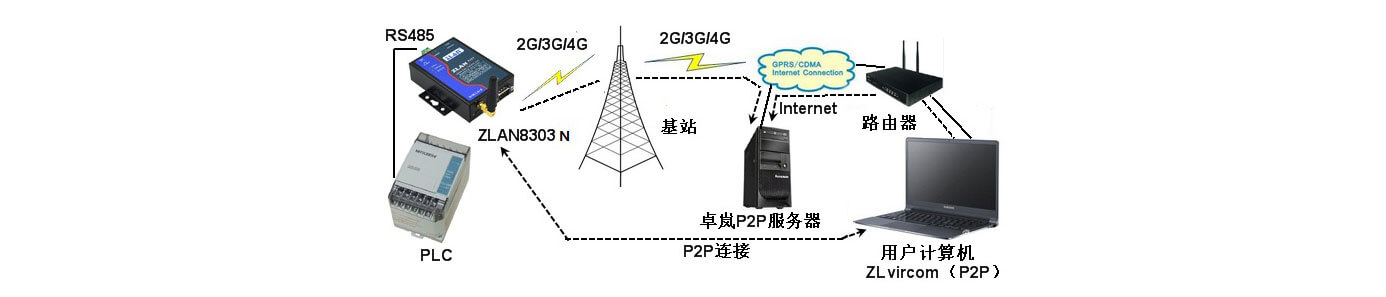

如图 2 所示,和图 1 相比(1)这里增加卓岚P2P服务器,(2)用户计算机代替了监控服务器。用户不必使用服务器进行监控,而是随时随地使用自己随身携带的笔记本电脑即可监控。

通信开始时,用户计算机上的P2P软件——ZLVircom先和卓岚P2P服务器通信;同时8303也可以和卓岚P2P服务器通信,等双方协商好之后,可以建立8303和ZLVircom之间的直接的通信(无需通过P2P服务器转发)。在用户计算机上的软件可以通过ZLVircom提供的虚拟串口或者TCP模拟端口进行通信。

使用时,用户只需要在ZLVircom软件中输入需要监控的8303的序列号,即可建立P2P连接。P2P方式使得用户摆脱了“端口映射”、“动态域名”的麻烦,也无需租赁一台公网IP的服务器,真正实现了随时随地方便地监控。P2P技术和3G/4G无线技术相结合实现了一种创新的监控方式。

特点

  • 使用方便,用户只需要添加8303的序列号即可使用操作,无需端口映射等专业的操作。
  • 无需额外投入,用户无需租赁公网服务器。
  • 支持虚拟串口,无需修改用户端PLC软件,就如同本地串口通信一样。
  • 由于无需通过服务器中转,而是直接P2P通信,缩短了数据通信的时间,提高了通信实时性,减轻了中心服务器的负担。
  • 支持加密、用户名验证方式的通信,保证了通信的安全。
  • 支持的3G/4G网络。(1)8303/8343/8303N/8343N:支持EVDO/CDMA2000,电信3G网络。(2)8303-5/8343-5/8303N-5/8343N-5:支持5种模式,TD-LTE/ FDD-LTE/ WCDMA/ TD-SCDMA/ GSM,包含有联通4G,3G,2G,移动4G,3G,2G以及电信4G网络。
  • 提供一个以太网口,可以当作3G路由器使用。在有线网络的地方为了节省流量也可以用作以太网的DTU,即普通的串口服务器。
  • 8303N支持P2P连接,无需固定IP和服务器,方便通信和连接。
  • 8343支持Modbus网关功能,即Modbus TCP转RTU转化。
  • 8343支持多主机监控,多个主机监控时之间互不干扰。
  • 抽屉式SIM卡安装方式,无需拆卸即可安装。
  • 可通过串口控制8303处于休眠状态,可以低功耗运转。
  • 支持网口一键式搜索和配置。
  • 支持在远端服务器配置8303的参数,升级8303程序等。
  • 工业级设计:9~24V供电,端子接电方式,可配备导轨安装配件

产品规格

3G/4G参数

  • 支持模式
  • 1)制式EVDO/CDMA2000,电信3G/2G网络。
    2)TD-LTE/FDD-LTE/WCDMA/TD-SCDMA/GSM,联通4G/3G/2G,移动4G/3G/2G及电信4G。
  • 传输速率
  • 1)3G网速:上行5.76Mbps 下行7.2Mbps。2)4G网速:上行 2Mbps 下行68Mbps。
  • SIM卡
  • 电压:3V,1.8V;大小:大卡(小卡可以购买卡套使用)
  • 天线接口
  • 50Ω/SMA胶棒天线或吸盘天线可选

串口参数

  • 串口类型
  • RS-232/RS-485
  • 波特率
  • 1200~115200bps
  • 数据位
  • 5~9位
  • 停止位
  • 1~2位
  • 流控
  • 硬流控、软流控
  • 校验位
  • 无、偶、奇、标记、空格

电器特性

  • 电源接口
  • Q2.1插座,可以定制为电源接线端子式输入。
  • 电压输入
  • 9~24V DC
  • 电流
  • 小于200mA@9V

机械特性

  • 尺寸
  • 长×宽×高=9.4cm×6.5cm×2.5cm

工作环境

  • 工作温度,湿度
  • -40~85℃,5~95% RH
  • 储存温度,湿度
  • -45~165℃,5~95% RH
