ZLSN2003T

新一代串口转以太网核心模块

  • 可将 TTL/UART 串口设备连接至以太网
  • 支持网口升级程序
  • 支持TCP服务器、TCP客户端、UDP模式
  • 支持虚拟串口、Web登录或使用VirCom进行配置
  • 产品简介
  • 规格参数
  • 产品资料

概述

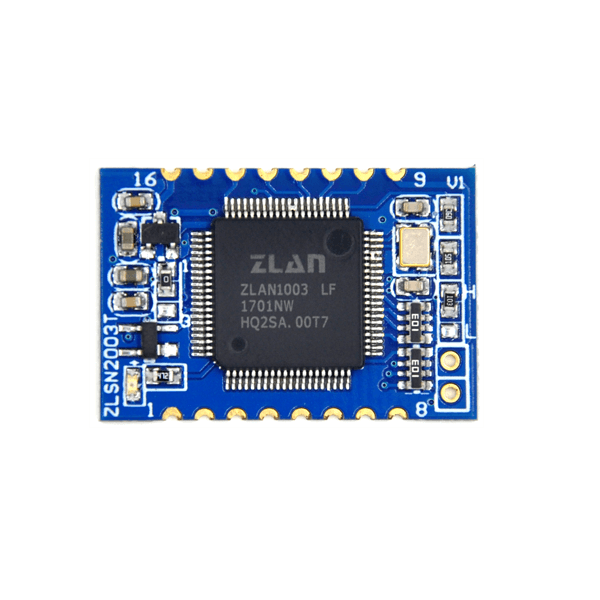

ZLSN2003T是一款通过串口(TTL电平UART)连接以太网(TCP/IP)的嵌入式模块。可以透明地将串口数据和TCP/UDP数据之间进行转换。它采用了上海卓岚最新一代的ZLAN1003单芯片方案,使得产品不仅具有“超小型”的体积(20mm×30mm),而且具有高集成度,具备:30个TCP连接、DNS、DHCP、网页自定义下载等多种功能。

2003T的尾缀T表示采用的是邮票孔的接口,2003T只有单面有元器件,所以可以贴到用户电路板上,适合SMT工艺集成到用户电路板。虽然另外一种模块ZLSN2003S具有更小的体积,但是2003S是双排针模块,不适合贴到电路板表面。

ZLSN2003T内部运行了卓岚具有自主知识产权的协议栈,保证了产品的运行的稳定性。在硬件方面具有零下40度到85度的工业级工作温度范围。ZLSN2003T内部具有ZLAN1003芯片所具有的远程网络程序安装功能,可以在固件上安装各种定制化的应用程序,方便实现个性化的设计。

ZLSN2003T的高集成度、方便性、高性价比、稳定性,可以让电子系统方便地实现网络化地接入。ZLSN2003T采用邮票孔的封装结构。只要连接电源、GND、串口收发、网口4根线即可使用。其中网口4根线需要经过网络变压器或者带网络变压器的RJ45后连接到外部网线。

特点

  • 在数据稳定性上ZLSN2003T可以支持在115200bps的波特率下双向传输大数据量,不会丢失一个字节。可全年、全天候工作。支持工业级温度范围。
  • 支持在线网络升级固件程序安装特定功能,用户可以从卓岚公司获得软件升级工具和升级firmware,可自行升级到最高版本。
  • 使用配置的ZLVircom工具可以搜索、管理局域网内(支持跨网段搜索)、Internet上的ZLSN2003T模块。可一键式配置模块的所有参数。设备配置、管理非常方便。可以用ZLSN2003T的串口设置其所有参数,命令格式类似AT命令,且可直接控制、读取其运行状态。
  • 支持DHCP功能,可以动态获得局域网内的DHCP服务器分配的IP。
  • 支持DNS,自动解析目的域名为IP,目的IP可以为动态域名。
  • 作为TCP Server(TCP服务器端)时,支持独有的30个连接的强大连接能力。
  • 作为TCP Client(TCP客户端)的,支持连接8个目标服务器。作为TCP客户端时,可以在断线后自动进行重连。支持隐含心跳技术,保证网线断线后的恢复。
  • 支持UDP、UDP组播等功能。
  • 数据位支持5~9位,校验位可以为None、Odd、Even、Mark、Space五种方式,支持CTS/RTS、DSR/DTR、XON/XOFF流控,1~2位停止位。
  • 提供上位机开发例子程序包括:VC、VB、Delphi、C++Builder、Java、C#例程。也可提供一个DLL库,和函数库的调用方法源代码,该代码可以从卓岚网站下载。
  • 支持设备连接上发送MAC地址功能,方便云端管理设备。
  • 支持远程通过软件查看设备的TCP连接状态、串口数据发送、接收状态。虚拟串口支持数据监视功能。

产品规格

外形

  • 接口
  • 双列2.54mm*8邮票孔
  • 尺寸
  • 20.0x30.0mm

串口参数

  • 波特率
  • 1200~115200bps
  • 校验位
  • None, Odd, Even, Mark, Space
  • 数据位
  • 5~9
  • 流控
  • RTS/CTS,DSR/DTR,XON/XOFF,NONE

通信界面

  • 以太网
  • 可连接10/100M自适应以太网
  • 串口
  • TTL×1:RXD,TXD,GND,接口电平3.3V

软件特性

  • 协议
  • ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
  • 通信方式
  • Socket、虚拟串口
  • 配置方式
  • ZLVirCOM工具、WEB浏览器、串口
  • 工作模式
  • TCP服务器, TCP客户端, UDP, UDP组播

电源要求

  • 电源
  • 电源:3.3V_ZLSN2003TH高速:170mA;ZLSN2003TH低速:140mA

工作环境

  • 工作温度,湿度
  • -40~85℃,5~95% RH
  • 储存温度,湿度
  • -60~125℃,5~95% RH
