概述

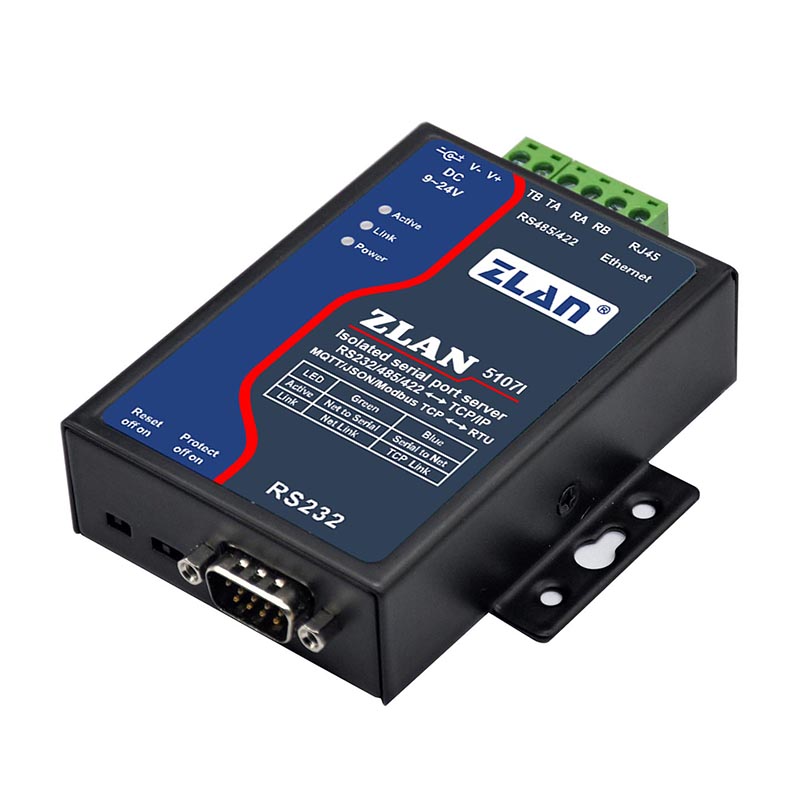

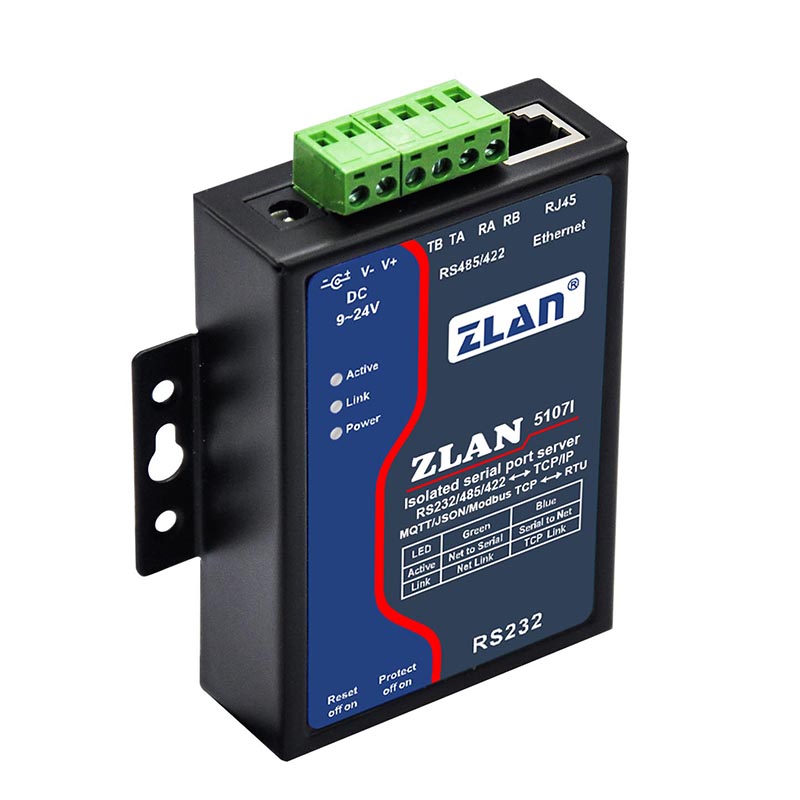

ZLAN5107I是一款RS485/422串口带光耦隔离的串口服务器，兼具串口服务器、Modbus网关、MQTT网关、RS232/485/422转JSON等多种功能于一体。RS485串口具有光耦隔离，隔离电压1500V，可以有效的隔离RS485总线上的干扰对设备工作的影响，保证设备的稳定性。适合于RS485总线有干扰的环境下使用。电源支持9～24V宽电压供电。RS485最大支持32个负载。同时ZLAN5107I也具有RS232接口，非光耦隔离，另外可以下单选RS232隔离款型号为ZLAN5107I-232。可以实现TCP/IP协议到RS485/422/232的转化，方便通过网络对串口设备进行数据采集。网络端可以使用虚拟串口连接串口软件或者直接TCP/IP通讯的软件。

当作为普通串口服务器使用时，将5107I的网口连接到以太网中，上位机软件可以采用TCP/UDP透传方式或者虚拟串口方式将数据发送到5107I的串口上；串口上收到的数据也会传输到TCP端的软件或者虚拟串口上。虚拟串口方式下，连接虚拟串口的串口软件无需即可使用。

当作为Modbus网关使用时，5107I支持Modbus TCP转Modbus RTU，从而实现上位机使用Modbus TCP协议对RS232/485/422的Modbus RTU设备的数据采集。相反的如果串口端作为主站也可以使用。5107I支持较为高级的Modbus网关功能，包括可配置Modus网关ZLMB、存储型Modbus网关等，完全满足Modbus网关的各类配置和用法。其支持的多主机功能可以让多个计算机主站同时访问一个RS232/485/422串口的从设备。

当作为MQTT网关使用时，设备可以以透传方式将串口数据采用MQTT协议上传MQTT服务器，支持的服务器包括百度云MQTT、阿里云MQTT、中国移动OneNet平台等。支持将采集的Modbus RTU或非标串口数据解析为JSON格式封装在MQTT数据包中上传。

支持JSON格式上传采集的数据，数据自动采集，采集数据支持Modbus RTU，645仪表97版本、645仪表07版本、可定制各类非标串口协议。可以用户自主用ZLVircom配置上传的数据格式和JSON关键词。上传时可以支持MQTT协议、HTTP POST协议、HTTP GET协议、透明传输协议、可定制各类非标网络协议。

特点

• RS485/422串口光耦隔离，隔离电压1500V。适用于普通串口服务器无法正常工作的强干扰环境。有效隔离串口设备和串口服务器之间的地电路。
• 内置电源保护：内置压敏电阻，可以在电源浪涌情况下有效保护串口服务器内部电路。
• 工业级供电方式：具有接线端子、电源插头两种电源接线方式，方便工业场合使用。可以9～24V宽电压供电。
• 丰富的面板指示灯方便调试：在连接方面，不仅有指示网线有无连接好的LINK灯，也有指示TCP连接建立的LINK灯；数据指示灯方面有“串口到网口”、“网口到串口”独立的指示灯。
• 支持TCP服务端、TCP客户端，UDP模式，UDP组播。作为TCP客户端的时候同时支持TCP服务器端功能。作为TCP服务器支持30个TCP连接，作为TCP客户端支持7个目的IP。
• 波特率支持300～921600bps，数据位支持7～8位，校验位可以为无校验、奇校验、偶校验、标记、空格这五种方式。
• 支持设备连接上发送MAC地址功能，方便云端管理设备。
• 提供计算机端搜索、配置设备的二次开发包DLL开发库。
• 支持Web浏览器配置、支持DHCP动态获得IP、DNS协议连接域名服务器地址。
• 支持云端远程搜索设备、配置设备参数、设备程序升级。
• 支持远程通过软件查看设备的TCP连接状态、串口数据发送、接收状态。虚拟串口支持数据监视功能。
• 支持Modbus网关功能，支持Modbus RTU转Modbus TCP。可以支持存储型的Modbus，可以自动采集设备数据，并存储起来；也支持非存储模式的Modbus网关；支持ZLMB可配置表Modbus网关功能。
• 支持多主机功能：在一问一答的查询方式下，支持网口端允许有多台计算机同时访问同一个串口设备。
• 支持MQTT网关功能。
• 支持JSON转Modbus RTU和645仪表协议，支持HTTP POST、HTTP GET格式上传数据。
• 支持自定义心跳包和注册包功能：可以方便和云端进行通信和设备识别。
• 支持TCP建立连接需要密码验证的功能，保证连接安全性。
• 支持http方式的数据提交和下发功能，云端可以直接使用http的GET指令和设备的串口数据进行交互。
