4路DI/AI IO控制器

ZLAN6408

4路DI/AI IO控制器/4G网关

  • 支持 RS485、4G 通讯
  • 支持 Modbus TCP/RTU、MQTT、JSON 等通讯方式
  • 支持 DI 累加计数功能
  • 支持 AI/DI 主动上发
  • 支持连接各类公有云 / 云管理

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN6408是上海卓岚新推出的小体积IO控制器系列，支持采集开关量输入和模拟量输入信号。分为6408-1和6408-8两个子型号。

6408-1支持4路DI/AI采集。可通过RS485接口读取IO数据。

6408-8支持4路DI/AI采集，可通过4G/RS485接口读取IO数据。同时还具有4G 数据采集网关的功能，可在RS485-4G接口上挂载第三方的RS485采集器、控制器，实现远程采集控制。

其中DI输入支持干节点和湿节点，带光耦隔离；AI输入支持4-20mA电流输入，ADC精度为12位,可以根据需求修改AI的属性为0-5V电压、0-10V电压型、电阻型等属性。

其中ZLAN6408-8做为一款高性能的4G数据传输与处理设备，同时支持TCP、HTTP和MQTT协议，确保数据传输的安全性与高效性。网关不仅能够轻松实现数据的远程采集与传输，还具备强大的数据处理能力。特别是网关支持串口DLT645协议、Modbus RTU协议到网络部分JSON格式的数据转换，使得不同系统间的数据交互变得更为便捷。

产品规格

外形

  • 尺寸
  • 长×宽×高=9.4cmx6.5cmx2.5cm

串口参数

  • 6408I-1
  • 485-IO
  • 6408I-3
  • 485-IO、485-4G
  • 波特率
  • 默认波特率为115200bps，通过软件或指令修改。
  • 数据位
  • 8位
  • 校验位
  • 无校验、奇校验、偶校验
  • 停止位
  • 1位

软件

  • 网络协议
  • MODBUS TCP/MQTT/JSON/HTTP
  • RS485协议
  • MODBUS RTU

AI输入形式

  • 电流输入
  • 4~20mA
  • 电压输入
  • 0~5V，0~10V（需要定制）
  • 电阻输入
  • 0~10K，电阻型的温湿度传感器等（需要定制）

电源

  • 稳定运行状态
  • 9-24V DC 1W

6408-8（4G CAT1）

  • 支持模式
  • 4G CAT1支持3种模式：
    B1/B3/B5/B8@FDD LTE
    B34/B38/B39/B40/B41@TDD-LTE
    B3/B8@GSM
    包含有联通4G，2G，移动4G，2G以及电信4G网络
  • SIM卡
  • 电压：3V，1.8V；大小：大卡（小卡可以购买卡套使用）
  • 天线接口
  • 50Ω/SmA胶棒天线或吸盘天线可选

工作环境

  • 工作温度，湿度
  • -40~85℃，5～95% RH
  • 储存温度，湿度
  • -45~125℃，5～95% RH

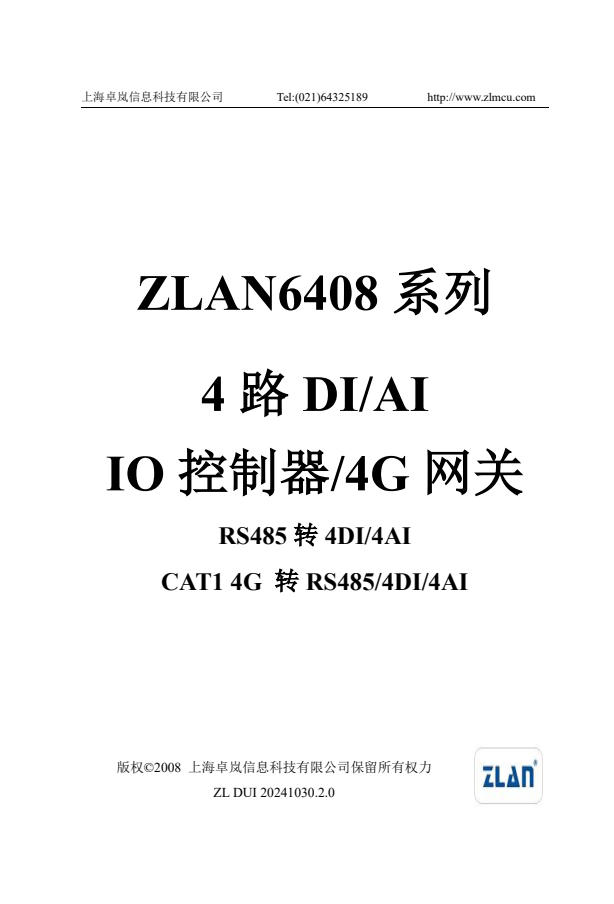

文档下载
