开关量输入输出设备
ZLAN6808I
8路DI/DO/AI 远程IO控制器
概述
ZLAN6808I是上海卓岚继ZLAN6808系列之后新推出的一款高精度强抗扰的8路远程IO控制器。跟6808系列一样6808I集成了8路DI（开关量输入）、DO（继电器输出）以及AI（模拟量输入，包括电压和电流）功能。此外，ZLAN6808I也内置了串口服务器功能，允许用户在RS485接口上轻松挂接第三方的RS485采集器和控制器。
6808I的DI支持干节点和湿节点，带光耦隔离，同时提供高、低电平有效两种版本，满足不同场景的需求；DO为继电器输出，具有5A 250V AC或5A 30V DC的控制能力；AI输入中的前4路支持0～5V电压量输入，后4路支持4~20mA电流量输入，ADC精度为16位。并可以根据需求修改AI的属性为5V电压、10V电压、电流型、电阻型等属性。
ZLAN6808I强大的抗干扰能力确保其在各种复杂环境中都能稳定工作。DI电平以及模拟量类型的可选择性，进一步提升了其灵活性和实用性。无论是需要精确控制的工业自动化场景，还是要求高效数据采集的监控系统，ZLAN6808I都能提供出色的性能和可靠的保障。
ZLAN6808I的通讯模式支持4G、CAT1、RS485、以太网、LoRa、Zigbee、NB。对应的子型号分别如下：
支持型号 |
通讯介质 |
网络接口 |
支持协议 |
说明 |
ZLAN6808I-1 |
RS485 |
无 |
Modbus RTU |
仅支持RS485 |
ZLAN6808I-2 |
NB/RS485 |
NB-IoT |
Modbus TCP/ Modbus RTU/ JSON/ MQTT |
|
ZLAN6808I-3 |
以太网 TCP UDP/RS485 |
以太网 |
Modbus TCP/ Modbus RTU/ JSON/ MQTT |
|
ZLAN6808I-5 |
4G 7模全网通/RS485 |
4G全网通 |
Modbus TCP/ Modbus RTU/ JSON/ MQTT |
|
ZLAN6808I-7 |
LoRa/RS485 |
LoRa |
Modbus RTU |
|
ZLAN6808I-8 |
4G CAT1/GPRS/RS485 |
4G CAT1 |
Modbus TCP/ Modbus RTU/ JSON/ MQTT |
支持4G CAT1通讯或者2G通讯 |
ZLAN6808I-9 |
ZigBee/RS485 |
Zigbee |
Modbus RTU |
|
其中推荐的型号为：
1.6808I-8：485、4G CAT1远程IO控制器。
2.6808I-3：485、以太网远程IO控制器。
3.6808I-1：纯485 IO控制器。
4.6808I-7：RoLa 远程IO控制器。
功能特点
支持8路DI/DO/AI，可以远程控制或者本地控制。
AI模拟量支持16位高精度。
同时支持串口服务器功能，实现通过网络控制外挂的第三方RS485设备。
支持DI控制DO功能，使用一对ZLAN6808I通过4G/LoRa等通讯方式对联后可以互相控制，使用方便。
子型号支持4G/CAT1/RS485/以太网/LoRa/NB等多种通讯介质。
支持Modbus TCP、Modbus RTU、MQTT、JSON、HTTP等多种通讯方式。
支持连接各类公有云，支持通过JSON格式上发数据和JSON格式下发控制。
丰富的指示灯：显示DI、DO状态，显示网络状态、数据流通讯状态等。
提供通过RS485或者TCP/IP控制演示软件ZLVircom的IO控制器对话框或RemoteIO，可以演示对设备IO控制和AI数据采集。
可提供完整的RS485控制指令和Modbus RTU指令，方便工程师集成开发。
可以一键恢复出厂设置，包括波特率、站地址、通讯模组的网络配置等。
产品规格
外形
串口参数
软件
AI输入形式
功耗（继电器非吸合状态）
6808I-8（4G CAT1）参数
6808I-3（以太网）参数
6808I-7（LoRa）版本参数
工作环境

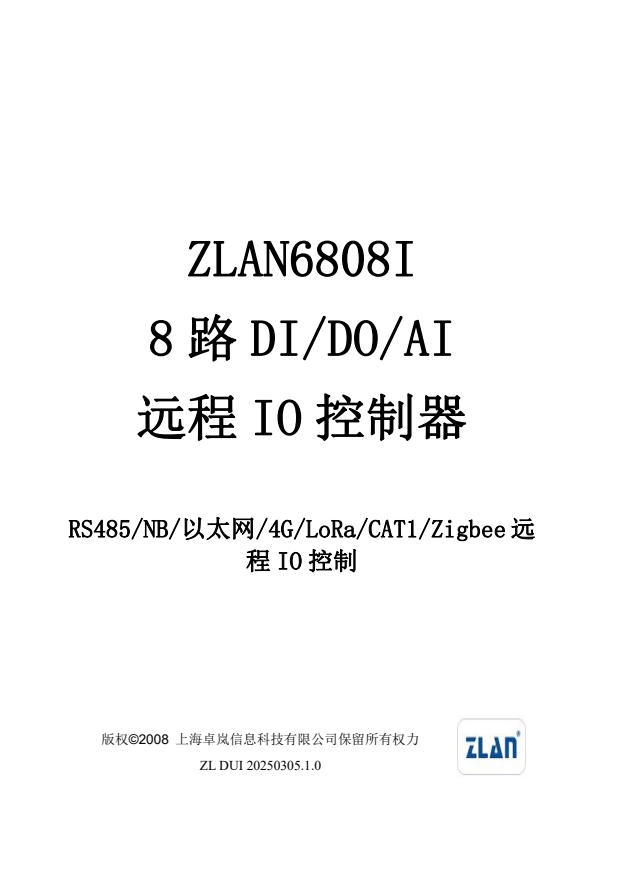

文档下载
